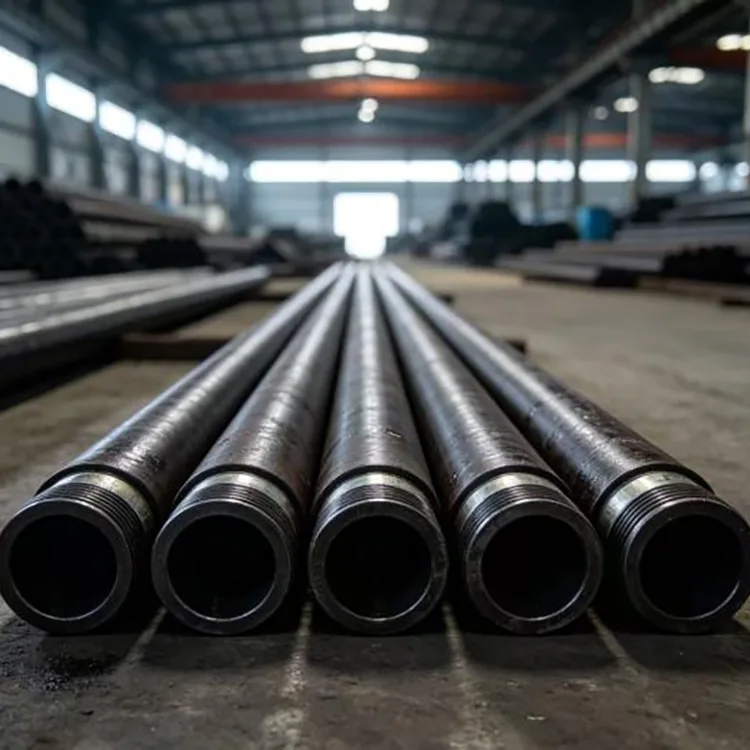

Sömlös oljeslang för Oilfield

Seamless Oil Tubing för Oilfield är röret genom vilket producerade vätskor färdas till ytan eller insprutade vätskor kommer in i formationen. Dess val är därför nära relaterat till inre tryck, vätskesammansättning, temperatur, brunnsdjup, upprepade överarbetningsoperationer och anslutningsprestanda.

Till skillnad från hölje cementeras normalt inte slangen permanent i brunnen. Den bildar en löstagbar sträng inuti höljet och kan dras ut under underhåll, stimulering eller överarbete.

Standarder och huvudspecifikationer

API Spec 5CT täcker hölje och rör, inklusive rörstorlekar, väggtjocklekar, stålsorter och ändfinish. Den nuvarande API 5CT 11:e upplagan har efterföljande tillägg och errata, inklusive Errata 3 från juni 2026.

För kinesiska projekt är GB/T 19830-2023 den nuvarande standarden för stålrör som används som hölje eller rör i olje- och gaskällor.

API 5CT listar för närvarande kvaliteter inklusive H40, J55, K55, N80, L80, C90, T95, P110 och Q125, tillsammans med slanganslutningar som non-upset tubing (NU), extern upset tubing (EU) och integral joint tubing (IJ).

Betygsurval

H40 kan användas för vissa applikationer med låg belastning och grunda brunnar där dess lägre hållfasthet är tillräcklig.

J55 och K55 specificeras vanligtvis för konventionella brunnar. De väljs ofta där brunnen inte kräver en högre hållfasthetsgrad.

N80 ger en högre hållfasthetsnivå för mer krävande konventionell service, men en högre grad gör den inte automatiskt lämplig för sura miljöer.

Vanligtvis väljs L80 där kontrollerade materialegenskaper och krav på sur service specificeras. Exakt L80-typ ska anges i beställningen.

P110 används där högre hållfasthet krävs, inklusive djupa brunnar och krävande produktions- eller stimuleringsförhållanden.

C90 och T95 kan väljas för applikationer med högre hållfasthet där brunnskonstruktionen också kräver relevant prestanda för sur service.

Stålkvaliteten bör väljas från den faktiska brunnskonstruktionen snarare än att enbart använda djupet som avgörande faktor.

Val av oljeslang efter brunnskick

För en konventionell grund eller medeldjup söt brunn kan J55 eller K55 ge en praktisk balans mellan styrka och kostnad.

När brunnsdjup, axiell belastning, tryck eller stimuleringsbelastningar ökar, kan N80 eller P110 övervägas enligt höljet och slangdesignen.

För H₂S-innehållande brunnar måste slangen väljas specifikt för sura driftförhållanden. Kvalitet, hårdhet, värmebehandling och miljökrav har betydelse. API 5CT innehåller specifika krav för flera kvaliteter som används i krävande service; därför är att bara välja en höghållfast kvalitet inte en adekvat kvalifikation för sur service.

För CO₂- och kloridrika miljöer kan korrosionsbeständiga slangar som L80 13Cr övervägas där det krävs av de välflytande förhållandena. API upprätthåller också en separat specifikation för korrosionsbeständiga sömlösa legeringar som används som hölje och rör.

Trådanslutning

Slanganslutning påverkar lastöverföring, tätning och förmågan att motstå upprepade löp- och dragoperationer.

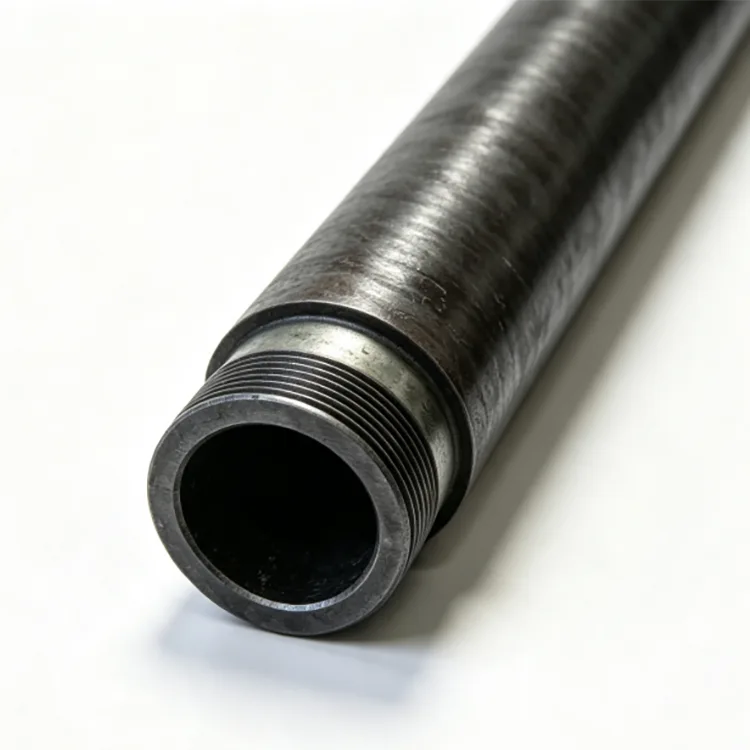

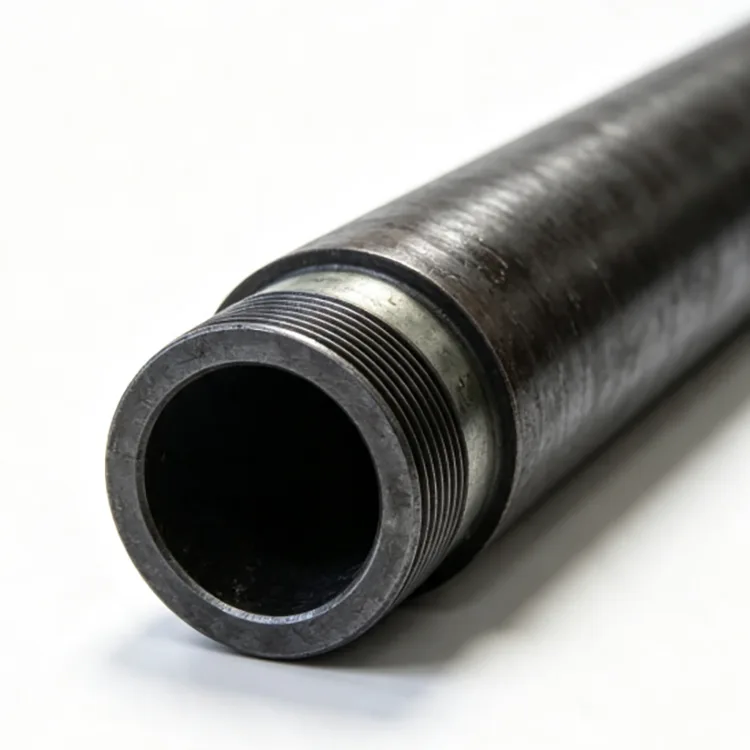

NU non-upset tubing har en icke-störad rörände och används vanligtvis för konventionella brunnar där dess anslutningsprestanda är tillräcklig.

Extern EU-stötslang ökar anslutningssektionen och väljs vanligtvis när högre dragkapacitet krävs.

Premiumanslutningar används när brunnen kräver förbättrad gastätning, större motståndskraft mot upprepad belastning eller mer krävande tryck- och temperaturprestanda. Den exakta anslutningen bör specificeras av projektet snarare än att använda ett proprietärt anslutningsnamn som en generisk produktbeskrivning.

Tillverkningsprocess

En typisk sömlös oljeslang för produktion av oljefält inkluderar förberedelse av stålämne, uppvärmning, håltagning, varmvalsning, limning, kylning, uträtning, skärning, värmebehandling vid behov, gängbearbetning och slutinspektion.

Gängbearbetning är särskilt viktig eftersom slangen upprepade gånger tillverkas och bryts ut under service. Gängdimensioner, kopplingspassning, ändtillstånd och mätning måste därför uppfylla den specificerade standarden.

Inspektion och kvalitetskontroll

Kontrollkraven beror på kvalitet, produktspecifikation och inköpsorder. De kan innefatta kemisk sammansättning, dragegenskaper, hårdhet, dimensionskontroll, driftprovning, hydrostatisk provning och oförstörande undersökning.

För gängade slangar är gänginspektion och mätkontroll också viktiga. Besiktningsprotokoll och tredjepartsbesiktning kan ordnas enligt projektets krav.

Slang vs. hölje

Rör och hölje används båda i samma brunn men utför olika jobb.

Hölje ger borrhålsstöd och formationsisolering och cementeras normalt på plats. Slangen är installerad inuti höljet och tillhandahåller flödesvägen för producerade eller insprutade vätskor. Slangen kan hämtas under workover-operationer.

Eftersom deras ytterdiametrar, belastningar, anslutningar och designfunktioner är olika, är hölje och rör inte utbytbara.

Typiska applikationer

Oljeproduktionsbrunnar

Används för att transportera råolja och tillhörande gas från produktionszonen mot ytan.

Gasbrunnar

Vald med hänsyn till tryck, temperatur, gassammansättning och krav på anslutningstätning.

Vatteninjektionsbrunnar

Används för injektionssträngar där slangmaterialet och anslutningen måste matcha den injicerade vattnets kvalitet och driftsförhållanden.

Stimulering och Workover Operations

Val av slangar måste beakta upprepad löpning, dragning, tryckcykling och stimuleringsbelastningar.

Horisontella och djupa brunnar

Mer uppmärksamhet krävs för axiell belastning, buckling, motstånd, anslutningsprestanda och tryckförhållanden.

Längd och leverans

API-intervalllängder kan väljas enligt hölje- och slangprogrammet. R2 används ofta för standardslangbeställningar, medan längre R3-skarvar kan övervägas där brunnsdesignen och hanteringsförhållandena tillåter det.

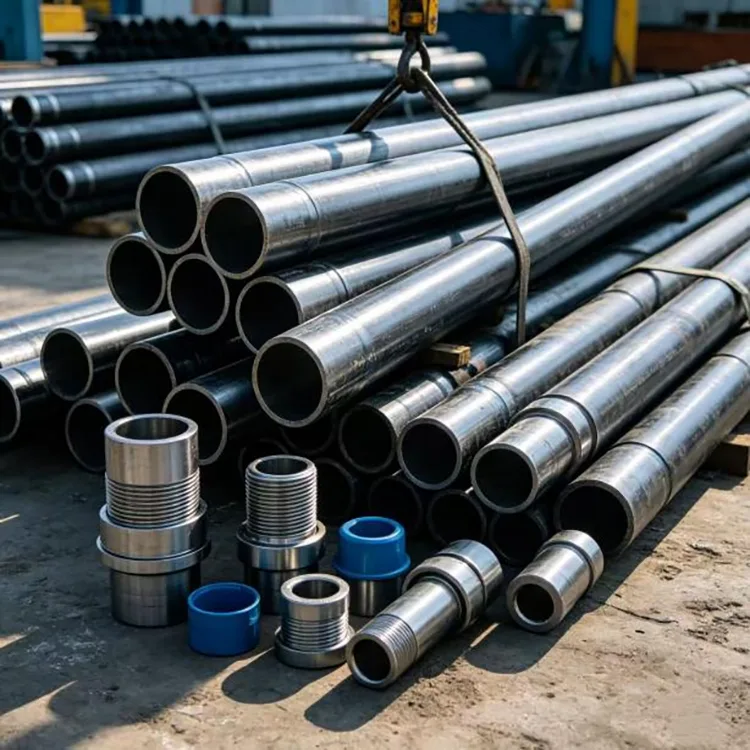

Slangen kan levereras vanlig ände eller gängad och kopplad enligt specificerad anslutning. Trådskydd och lämplig buntning finns för transport och förvaring.

Upphandlingsinformation

För offert, ange slangstandard, kvalitet, nominell ytterdiameter, väggtjocklek eller viktbeteckning, anslutningstyp, längdområde, kvantitet och servicevillkor.

För sura eller frätande brunnar, tillhandahåll även information om H₂S, CO₂, klorid, temperatur och tryck där sådan finns tillgänglig. Detta gör att materialet och anslutningen kan kontrolleras mot den faktiska driftsmiljön snarare än att välja enbart efter djup.

FAQ

F1: Vad är den största skillnaden mellan sömlösa oljeslangar för oljefält och hölje?

Hölje är det yttre borrhålsstödet och formationsisoleringsröret, normalt cementerat på plats. Slangen är installerad inuti höljet och transporterar producerade eller insprutade vätskor. Slangen kan dras ut under workover-operationer.

F2: Är sömlösa slangar den enda typen som tillåts för oljekällor?

Nej. API 5CT täcker både sömlösa och elektriskt svetsade hölje eller rörprodukter. När sömlösa slangar krävs ska inköpsspecifikationen tydligt ange tillverkningstypen.

F3: Hur väljer jag mellan NU- och EU-slangar?

NU-slangen har en icke-störande anslutning och används vanligtvis för konventionella applikationer där anslutningskapaciteten är tillräcklig. EU-slangen har en utvändigt rubbad ände och ger en större anslutningssektion för applikationer som kräver större dragkapacitet. API 5CT känner igen både NU- och EU-slanganslutningar.

F4: Kan P110-slangen användas i en sur brunn?

Bestäm inte sur-service lämplighet enbart utifrån styrka. H₂S-service kräver kontroll av specificerad kvalitet, värmebehandling, hårdhet och miljöförhållanden. Slangen ska beställas enligt tillämpliga surservicekrav.

F5: Vilken information behövs för att välja Seamless Oil Tubing för Oilfield?

Den grundläggande informationen inkluderar rörstorlek, väggtjocklek eller vikt, stålkvalitet, anslutning, längd och kvantitet. För korrekt konstruktionsval bör även brunnsdjup, tryck, temperatur och vätskesammansättning tillhandahållas.

F6: Kan slangen levereras gängad och kopplad?

Ja. Slangen kan levereras med specificerade API-anslutningar som NU, EU eller IJ, samt projektspecifika premiumanslutningar där tillämpligt.
