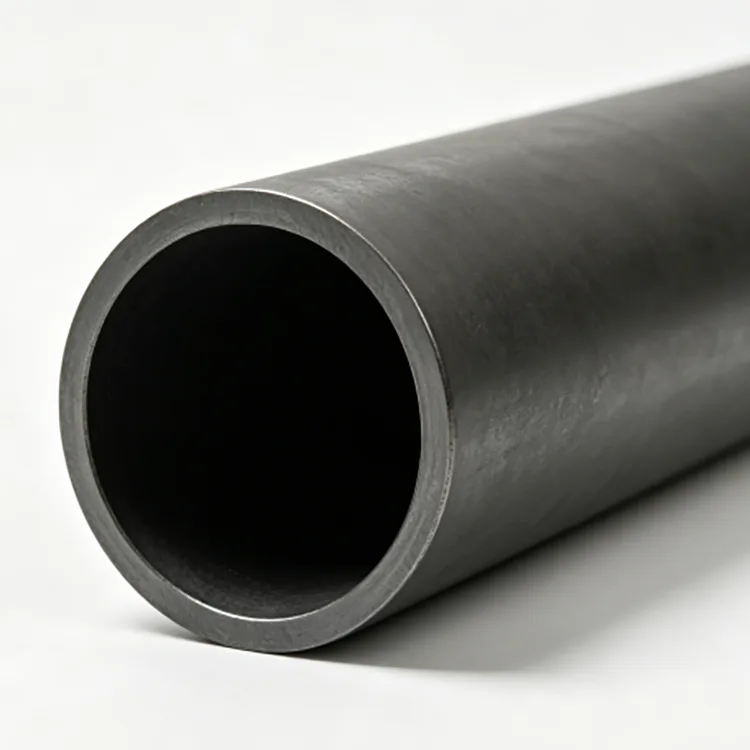

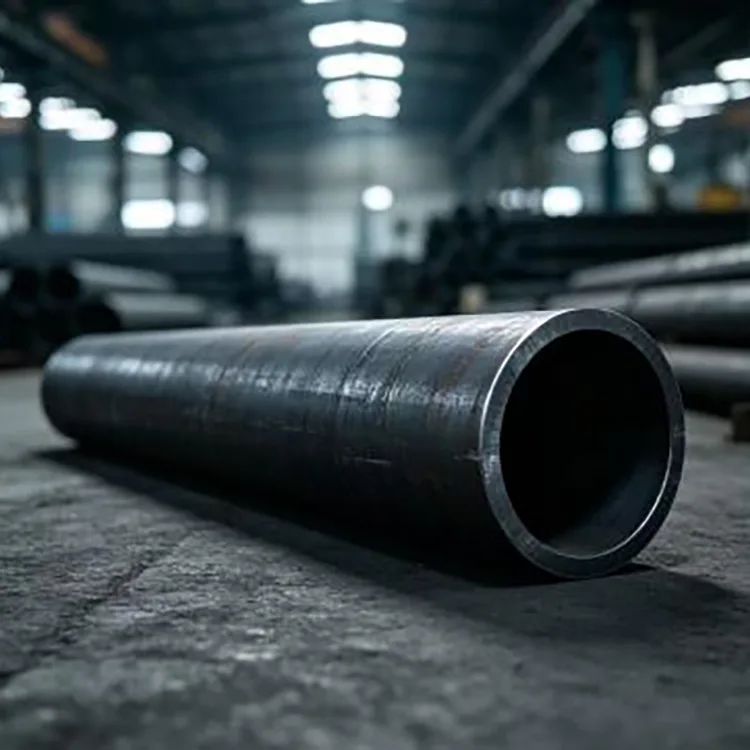

Kolstål sömlösa rör för rörledningssystem

Sömlösa kolstålrör för rörledningssystem är tillverkade av massivt stålämne snarare än ett stålband med en längsgående svetsad söm. Ämnet värms upp, genomborras för att bilda ett ihåligt skal och valsas eller kalldras därefter för att uppnå önskad diameter och väggtjocklek.

För rörledningssystem är det främsta skälet till att använda sömlösa rör inte bara att det har "högre styrka". Dess konstruktion tar bort den längsgående svetssömmen som finns i svetsade rör, vilket kan vara ett viktigt övervägande för vissa högtrycks-, högtemperatur- eller kritiska applikationer.

Det färdiga röret kan levereras i svart skick, betat och passiverat, polerat, belagt med rostskyddsolja eller behandlat med annat överenskommet ytskydd. Den slutliga specifikationen bör baseras på medium, temperatur, tryck, anslutningsmetod och tillämplig rörledningsstandard.

Designsortiment

Material

20# kolstål används vanligtvis för allmän vätsketransport och konventionella mekaniska applikationer.

Q235B är lämplig för allmänna konstruktions- och stödapplikationer där konstruktionen kräver denna kvalitet.

Q345B kan övervägas för tillämpningar som kräver högre hållfasthet, med förbehåll för tillämplig rörspecifikation.

A106 Gr.B är ett vanligt val för sömlösa kolstålrör som används vid högtemperaturservice. ASTM A106/A106M-26 täcker sömlösa kolstålrör för högtemperaturservice och inkluderar krav på mekanisk testning, hydrostatisk testning och oförstörande elektrisk testning.

A53 Gr.B tillhör en bredare rörspecifikation som omfattar både sömlösa och svetsade svarta och varmförzinkade rör, så köparen bör tydligt ange att den önskade produkten är sömlös. ASTM A53/A53M-24 täcker NPS 1/8 till NPS 26 och inkluderar hydrostatiska och andra inspektionskrav.

Välj Standard först

Olika standarder är avsedda för olika tjänster.

För allmän vätsketransport i Kina är GB/T 8163-2018 den nuvarande standarden för sömlösa stålrör för flytande service.

För högtemperaturservice är ASTM A106/A106M speciellt avsedd för sömlösa kolstålrör för högtemperaturservice.

För petroleumkrackning och relaterade petrokemiska ugnar, värmeväxlare och tryckrörsapplikationer omfattar GB 9948-2013 sömlösa stålrör för petroleumkrackning.

Det är därför som en rörledningsförfrågan bör ange servicemedium och driftstemperatur, inte bara ytterdiameter och väggtjocklek.

Tryck och temperatur

Det medföljande produktsortimentet täcker 0,6–32 MPa och -20°C till 450°C, men dessa bör inte behandlas som en universell klassificering för varje rör.

Tillåtet tryck beror på ytterdiameter, väggtjocklek, stålkvalitet, designtemperatur, korrosionstillåtelse, fogkonfiguration och den gällande designkoden.

Temperaturen påverkar också materialets prestanda. Ett rör som är lämpligt för normaltemperaturvatten kan inte automatiskt användas för högtemperaturånga bara för att väggtjockleken är densamma.

För högtemperatursystem bör därför materialstandard och designkod bekräftas före köp.

Varför Seamless Pipe?

Frånvaron av en längsgående svets är användbar i applikationer där rörväggen måste ge en kontinuerlig kropp runt omkretsen.

För många vanliga lågtryckssystem kan svetsade rör vara mer ekonomiskt.

Sömlösa rör blir mer relevanta när projektet kräver en sömlös specifikation på grund av tryck, temperatur, servicekriticitet eller tillämplig kod.

Denna distinktion är viktig för upphandling. "Sömlös" bör vara ett krav i inköpsspecifikationen när den tekniska designen kräver det, snarare än ett antagande baserat på rörets utseende.

Rörledningsflöde

För vätsketransport påverkas tryckfallet av inre diameter, rörlängd, flödeshastighet, vätskeviskositet, kopplingar och inre yttillstånd.

En större inre diameter kan minska flödeshastighet och friktionsförlust, medan en mindre diameter kan öka pumpbehovet.

Av denna anledning bör dimensionering av rör baseras på erforderligt flöde och tillåtet tryckfall. Väggtjocklek bör sedan kontrolleras separat för tryck och mekaniska krav.

Väggtjocklek

Det ger tryckmotstånd, tillåter korrosionstillåtelse där så krävs, bidrar till mekanisk styvhet och påverkar rörledningens externa belastningskapacitet.

Levererat område är 1–50 mm, med SCH-tryckserier tillgängliga för lämpliga projektorder.

En tjockare vägg är inte automatiskt bättre. Det ökar materialvikt, kostnad och ibland svets- eller bockningskrav. Den korrekta tjockleken bör komma från designtryck, temperatur, materialkvalitet och korrosionstillåtelse.

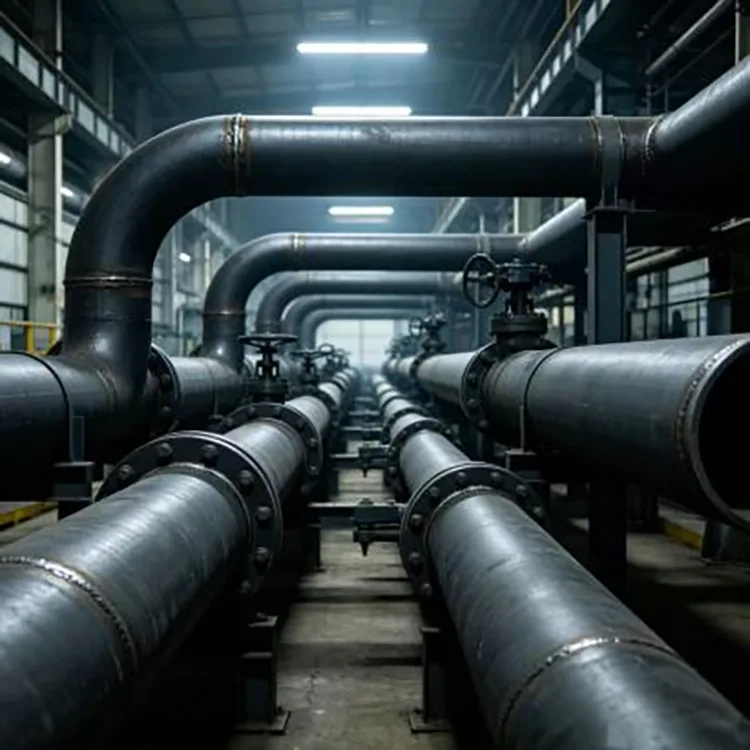

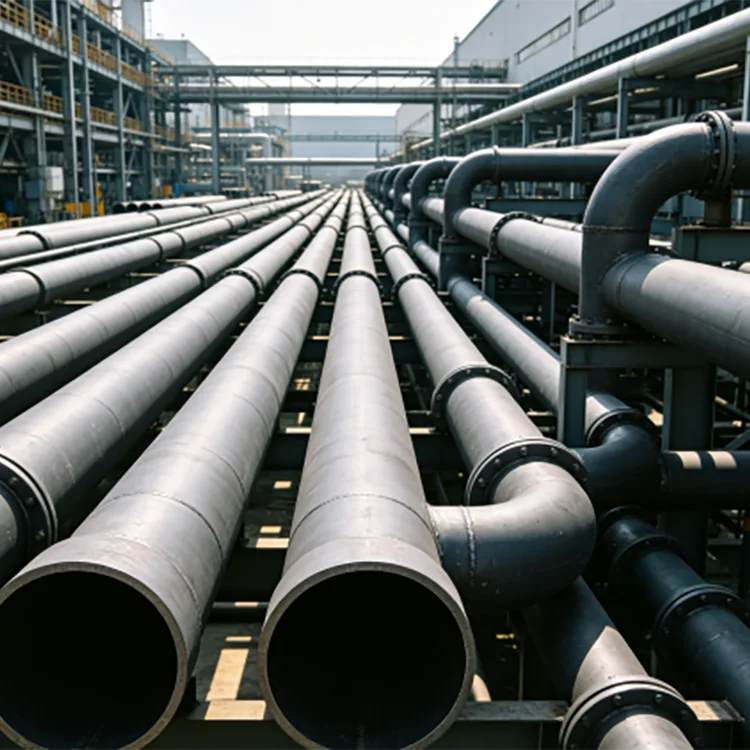

Pipeline applikationer

Kolstål Seamless Pipe för Pipeline Systems används över flera industriella system.

I kraftverk kan den användas för utvalda ång-, vatten- och hjälpledningssystem där material- och temperaturklassning är lämplig.

I kemiska anläggningar används det för processrör, värmeöverföringssystem och utrustningsanslutningar med lämpligt materialval.

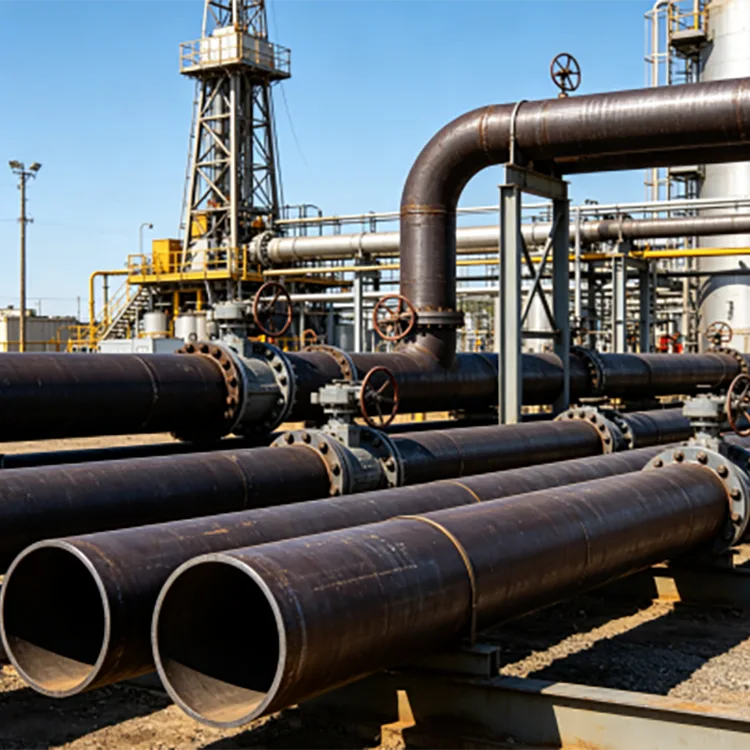

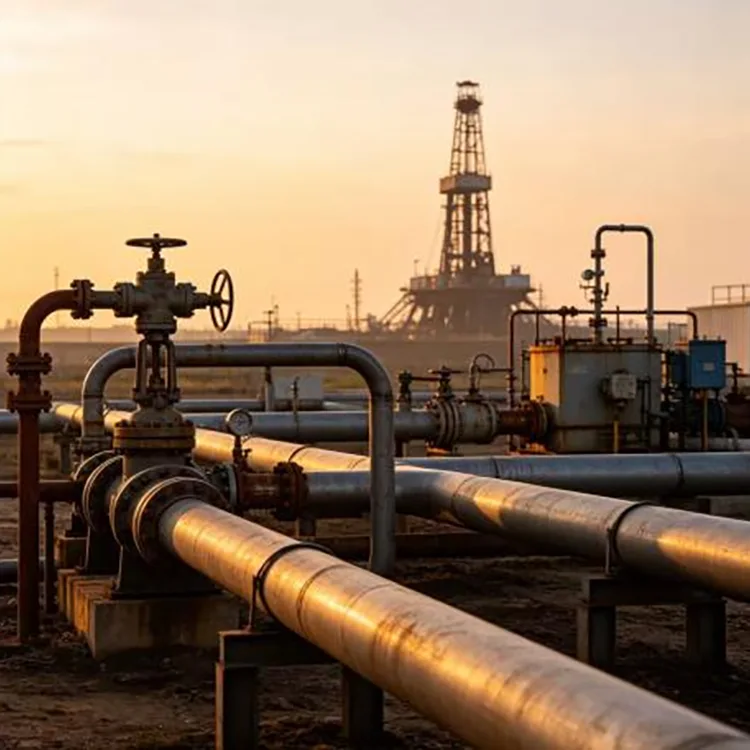

I olje- och gasanläggningar kan sömlösa rör användas i utvalda tryck- och processledningar där specificerad kvalitet och standard tillåter det.

I mekanisk utrustning kan den fungera som hydrauliska rörledningar, utrustningsrör och tryckbärande anslutningar.

I industriella verktyg används den för tryckluft, vatten och andra processmedia enligt tillämpliga servicekrav.

Högtemperaturservice

För högtemperaturrörledningar bör röret väljas från temperaturkravet bakåt.

Om en ledning bär högtemperaturånga eller annat hett processmedium, bör köparen bekräfta materialkvalitet, designtemperatur, tryck, isoleringsarrangemang och expansionsmöjlighet.

ASTM A106/A106M-26 täcker specifikt sömlösa kolstålrör för högtemperaturservice och kräver att röret är lämpligt för operationer som bockning, flänsning och svetsning när det är korrekt specificerat.

Ett allmänt vätskerör bör inte ersätta en högtemperaturkvalitet bara för att den nominella storleken är identisk.

Nedgrävda rörledningar

Sömlöst stålrör kan användas i nedgrävda rörledningssystem, men den svarta stålytan ger inget långvarigt korrosionsskydd under jord.

För nedgrävd service kan yttre skydd innefatta lämpliga rostskyddsbeläggningar, omslagssystem eller katodskyddsåtgärder enligt projektutformningen.

Jorden i sig kan vara en betydande korrosionskälla. Fukthalt, pH, salter, dränering och ströströmsförhållanden påverkar alla det skydd som krävs.

Om rörledningen bär ett frätande medium internt måste även intern materialkompatibilitet beaktas.

Ytalternativ

Röret kan levereras i flera ytförhållanden.

Svart: det normala obehandlade tillståndet för många tillverknings- och industriella rörapplikationer.

Betad och passiverad: användbar när en renare yta krävs.

Polerad: vald för applikationer där ytfinish har en specifik roll.

Rostförebyggande olja: användbar för förvaring och transportskydd.

Varmförzinkad: tillgänglig för lämpliga applikationer där externt atmosfäriskt korrosionsskydd krävs.

Den slutliga ytbehandlingen bör väljas utifrån medium och servicemiljö snarare än tillämpas som en generell uppgradering.

Avslut och tillverkning

För installation av rörledningar kan rörändarna förberedas enligt anslutningsmetoden.

Släta ändar är lämpliga för vissa svetsade anslutningar.

Fasade ändar kan förberedas för stumsvetsning.

Gängade ändar kan anordnas för lämpliga applikationer med mindre diameter.

Kapning med fast längd kan också minska tillverkningen på fältet när pipelineritningen redan är klar.

Där röret ska svetsas in i ett trycksystem ska slutförberedelsen följa projektets svetsprocedur och fogdesign.

Inspektion

För en tryckledning räcker det inte med enbart utseendeinspektion.

Inspektionsplanen kan innefatta materialverifiering, dimensionsmätning, visuell inspektion, hydrostatisk provning och lämplig oförstörande undersökning enligt den valda standarden.

ASTM A106/A106M-26 inkluderar krav på draghållfasthet, böjning, tillplattning, hydrostatisk och oförstörande elektrisk testning inom dess omfattning.

ASTM A53/A53M-24 inkluderar även bestämmelser om spänning, böjning, tillplattning, hydrostatisk och oförstörande elektrisk provning av rör som omfattas av den specifikationen.

För en projektorder bör köparen definiera de tester som krävs före produktion snarare än att försöka lägga till dem efter leverans.

Kvalitetskontroll

Materialet kontrolleras från inkommande stål genom färdig rörinspektion.

Kemisk sammansättning och materialidentitet verifieras mot den specificerade kvaliteten. Diameter, väggtjocklek, längd och rakhet kontrolleras vid besiktning av färdig produkt.

För kritiska beställningar kan ytterligare inspektion inkludera hydrostatisk testning och oförstörande undersökning enligt vald standard.

Materialcertifikat ska matcha den faktiska produktionssatsen. Om projektet kräver oberoende verifiering kan tredjepartsinspektion ordnas före leverans.

Rörval efter applikation

Dessa är upphandlingsanvisningar snarare än ersättningar för pipelinedesign.

Tillverkningsväg

Den sömlösa rörproduktionsvägen börjar med ett solidt ämne.

Stålämne → återuppvärmning → roterande håltagning → varmvalsning / limning → värmebehandling vid behov → rätning → skärning → inspektion → efterbehandling → packning

För vissa storlekar och specifikationer kan kalldragning eller kallvalsning användas efter varmbearbetningsstadiet för att uppnå snävare dimensioner och ytkrav.

Den faktiska tillverkningsvägen beror på rörstorlek, kvalitet och beställd standard.

Varför välja oss?

Tianjin Daqiuzhuangs stålförsörjningsnätverk stöder inköp, inspektion, kapning, rörbearbetning och logistik för projektorder.

Det tillgängliga sortimentet täcker 21–630 mm ytterdiameter och 1–50 mm väggtjocklek, med 6 m och 12 m standardlängder och anpassade längder för projektkrav.

Material kan ordnas runt den avsedda tjänsten, inklusive 20#, Q235B, Q345B, A106 Gr.B och A53 Gr.B där den valda standarden tillåter betyget.

För rörledningsprojekt kan beställningen omfatta kapning, fasning, ytbehandling och annan överenskommen bearbetning innan leverans.

Materialcertifikat och inspektionsprotokoll kan tillhandahållas enligt inköpskraven, med tredjepartsbesiktning tillgänglig för projekt som kräver oberoende verifiering.

För exportorder kan rörbuntning, fuktmedvetet skydd, containerlastning och dokumentation koordineras genom Tianjins logistiknätverk.

Upphandlingsinformation

En användbar förfrågan bör inkludera rörledningsmediet, designtryck, designtemperatur, rörstandard, stålkvalitet, ytterdiameter, väggtjocklek, längd och kvantitet.

Till exempel:

GB/T 8163 / 20# / sömlös / 114,3 × 8 mm / 6 m / vattenledning / 100 MT

För högtemperaturservice:

ASTM A106 Gr.B / sömlös / 8 tum / SCH40 / 12 m / högtemperaturprocesslinje

Denna information gör att leverantören kan identifiera rätt produkt istället för att matcha beställningen endast efter diameter.

FAQ

Q1. Varför använda sömlösa rör istället för svetsade rör?

Sömlösa rör har ingen längsgående svetssöm och är specificerad för många tryck-, temperatur- och kritiska applikationer. Om det är nödvändigt beror på projektkoden och driftsförhållandena.

Q2. Vilka material finns tillgängliga?

Det medföljande sortimentet inkluderar 20#, Q235B, Q345B, A106 Gr.B och A53 Gr.B, med förbehåll för tillämplig produktstandard.

Q3. Kan röret användas för högtemperaturånga?

Ja, när det valda materialet och standarden är lämpliga för designens temperatur och tryck. ASTM A106 är speciellt avsedd för sömlösa kolstålrör för högtemperaturservice.

Q4. Vad är det maximala arbetstrycket?

Det medföljande produktreferensområdet når 32 MPa, men tillåtet arbetstryck måste beräknas för aktuell diameter, väggtjocklek, material, temperatur och designkod.

F5. Vilket temperaturområde klarar röret?

Det medföljande referensområdet är -20°C till 450°C. Detta är inte ett universellt betyg för alla kvaliteter och storlekar; den tillämpliga materialstandarden och designkoden bestämmer den faktiska tillåtna drifttemperaturen.

F6. Kan röret användas under jord?

Ja, men obehandlat kolstål bör normalt få lämpligt yttre korrosionsskydd för nedgrävd service. Markkemi och fuktförhållanden bör beaktas i korrosionsdesignen.

F7. Kan du tillhandahålla SCH40 eller andra tryckväggstjocklekar?

Ja. Tryckserieväggtjocklekar som SCH40 kan levereras om de är kompatibla med vald rörstorlek och standard.

F8. Kan röret kapas och fasas?

Ja. Kapning med fast längd och ändfasning kan ordnas enligt rörledningsritningar och svetskrav.

F9. Kan Q235B användas istället för A106 Gr.B?

Inte som ett automatiskt utbyte. Betygen tillhör olika specifikationer och har olika krav. Röret bör uppfylla den standard som specificeras av rörledningskonstruktionen.

Q10. Vilken standard används för vanliga sömlösa rör för vätsketransport i Kina?

GB/T 8163-2018 är den nuvarande kinesiska standarden för sömlösa stålrör för flytande service.

Q11. Är A53 Gr.B en sömlös rörkvalitet?

A53/A53M täcker både sömlösa och svetsade rör. Om sömlösa rör krävs, måste beställningen uttryckligen ange den sömlösa produkten.

Q12. Vilka inspektionshandlingar kan tillhandahållas?

Materialcertifikat, måttbesiktningsprotokoll och överenskomna provningsrapporter kan tillhandahållas. Hydrostatisk provning, oförstörande provning och tredjepartsbesiktning kan ordnas enligt projektspecifikationen.
