RonghengtillhandahållerGalvaniserad Z Purlinlösningar för industribyggnader, fabrikstak, solcellssystem på taket, jordbrukskonstruktioner och andra lätta stålapplikationer. Tillverkade av Q235B- eller Q355B-stål genom kallvalsformning och varmförzinkning efter tillverkning, kombinerar dessa Z-formade konstruktionselement effektiv takspanndesign med korrosionsskydd för krävande utomhusmiljöer.
Galvaniserade Z-galler är kallformade konstruktionsstålelement avsedda främst för sluttande tak och lätta stålkonstruktioner. Deras Z-formade geometri tillåter intilliggande räfflor att överlappa varandra, vilket hjälper till att skapa kontinuerliga räfflor över takspann. När den färdiga Z-sektionen är varmförzinkad efter formning, skärning och stansning, får den färdiga profilen en skyddande zinkbeläggning över sina exponerade ytor. Detta gör galvaniserade Z-galler lämpliga för fabrikstak, solenergiprojekt på taket, jordbruksbyggnader, fuktiga industrianläggningar och kuststrukturer. Valet bör överväga stålkvalitet, sektionshöjd, väggtjocklek, spännvidd, taklaster, rälsenavstånd och korrosionsmiljö snarare än att förlita sig på enbart tjocklek.
Innehållsförteckning
- Vad är galvaniserad Z Purlin?
- Varför spelar Z-sektionen roll vid takkonstruktion?
- Hur tillverkas galvaniserad Z Purlin?
- Vilka är de viktigaste specifikationerna för galvaniserad Z Purlin?
- Hur ska zinkbeläggning väljas?
- Ska du välja Q235B eller Q355B?
- Var används galvaniserad Z Purlin vanligen?
- Hur ska köpare välja rätt Z Purlin?
- Vilka kvalitetsfaktorer bör köpare kontrollera?
- FAQ Om Galvaniserad Z Purlin
- Slutsats

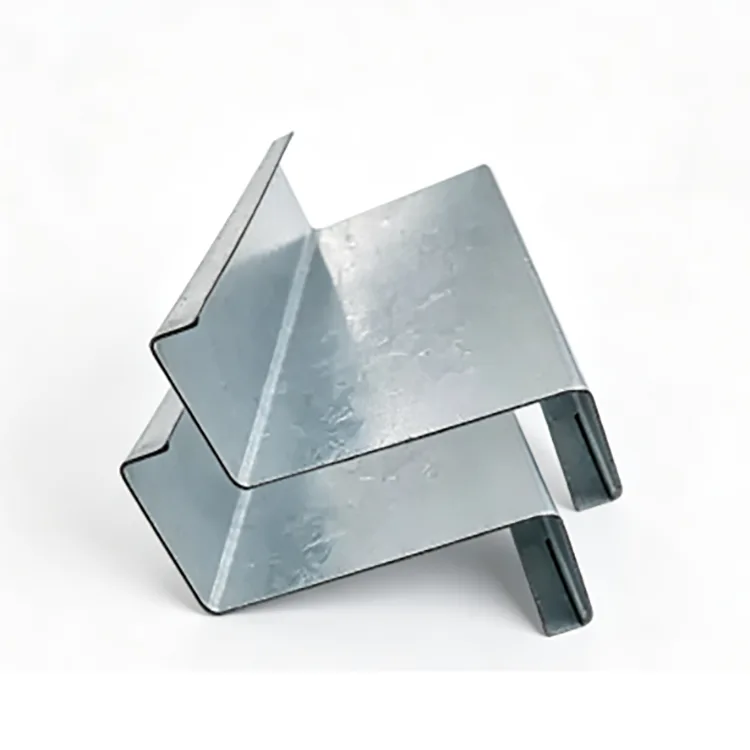

Vad är galvaniserad Z Purlin?
En galvaniserad Z-ring är en kallformad konstruktionsstålsektion med ett Z-format tvärsnitt. Den är vanligtvis tillverkad av konstruktionsstålband, formade genom en serie rullformningsoperationer, bearbetad till önskad längd och hålkonfiguration och sedan varmförzinkad som en färdig profil.
Z-geometrin är särskilt användbar för sluttande takkonstruktioner eftersom intilliggande delar kan överlappa varandra vid deras ändar. Denna egenskap kan stödja kontinuerliga grenarrangemang samtidigt som behovet av separata anslutningar vid varje strukturellt spann reduceras.
Ronghengs produktinformation specificerar stålkvaliteterna Q235B och Q355B, Z100–Z300 sektionsstorlekar och väggtjocklekar från 1,2 mm till 3,0 mm. De färdiga profilerna kan även levereras med fast längd kapning, stansning och hörnbearbetning enligt projektkrav.
Till skillnad från en obelagd kallformad Z-sektion har en varmförzinkad profil en zinkbeläggning utformad för att skydda det underliggande stålet mot atmosfärisk korrosion. Beläggningen kan ge både barriärskydd och offerskydd, vilket gör materialet särskilt användbart för utsatta strukturer.
Varför spelar Z-sektionen roll vid takkonstruktion?
Den huvudsakliga strukturella fördelen med en Z-ring är dess förmåga att överlappa med en annan Z-sektion. På ett sluttande tak kan flänsarna på intilliggande delar anordnas för att skapa en överlappande anslutning, vilket hjälper till att förlänga grenlinjen genom successiva spann.
Denna konfiguration kan ge flera praktiska fördelar:
- Effektiv användning av den Z-formade strukturella profilen.
- Potentiellt färre separata fogar längs genomgående taklinjer.
- Bekväm applicering i sluttande industritak.
- Kompatibilitet med förstansade anslutningshål.
- Flexibel dimensionering för olika spännvidd och belastningskrav.
För tak med en lutning över cirka 10° kan överlappningsfunktionen vara särskilt användbar. För plattare taksystem, kan en C-spår ibland ge ett enklare strukturellt arrangemang. Det slutliga urvalet ska alltid följa konstruktionsritningar och tekniska beräkningar.
Hur tillverkas galvaniserad Z Purlin?
Tillverkningssekvensen har en direkt inverkan på beläggningens täckning och dimensionell konsistens. En korrekt tillverkad galvaniserad Z-galvan formas och tillverkas före varmförzinkningssteget.
En typisk tillverkningsprocess inkluderar:
- Inspektion och förberedelse av stålspolar.
- Avjämning av stålbandet.
- Kallrulle formas till Z-profilen.
- Kapning med fast längd.
- Stansning och hörnskärning.
- Uträtning och stressavlastning.
- Avfettning och betning.
- Flussning och torkning.
- Varmförzinkning i smält zink.
- Kylning och passivering.
- Inspektion av zinkbeläggning.
- Slutlig utseende, dimensions- och packningsinspektion.
Varmförzinkning utförs vid cirka 450°C. Genom att slutföra de större skär- och stansoperationerna före galvanisering kan bearbetade områden, formade hörn och anslutningszoner få zinkskydd under galvaniseringsstadiet.
Vilka är de viktigaste specifikationerna för galvaniserad Z Purlin?
Olika byggprojekt kräver olika kombinationer av sektionshöjd, stålkvalitet, tjocklek, längd och zinkbeläggning. Följande specifikationer ger en praktisk referens för inköps- och tekniska diskussioner.
| Punkt | Typisk specifikation | Projektövervägande |
|---|---|---|
| Stålkvalitet | Q235B / Q355B | Väljs enligt strukturella belastningskrav |
| Sektionsräckvidd | Z100–Z300 | Högre sektioner kan passa större spännvidder och tyngre belastningar |
| Väggtjocklek | 1,2–3,0 mm | Beror på spännvidd, avstånd, vind, snö och designbelastningar |
| Formningsmetod | Formning av kall rulle | Skapar konsekvent Z-formad geometri |
| Galvaniseringsmetod | Varmförzinkning efter formning | Skyddar den färdiga tillverkade profilen |
| Standard zinkbeläggning | ≥85 μm | Lämplig startnivå för normal exponering utomhus |
| Högre zinkbeläggning | 120–180 μm | Lämplig för fuktiga eller medelkorrosionsmiljöer |
| Högkorrosionsbeläggning | 200–275 μm | Övervägs för stark kust- eller industriexponering |
| Bearbetning | Kapning, stansning, hörnklippning | Kan anpassas enligt konstruktionsritningar |
Dessa parametrar bör inte betraktas oberoende av varandra. Sektionshöjd, väggtjocklek, stålkvalitet, rälsens avstånd och konstruktionsbelastning samverkar för att bestämma lämplig design.
Hur ska zinkbeläggning väljas?
Den erforderliga zinkbeläggningen beror starkt på miljön i vilken ringen kommer att arbeta. En beläggning lämplig för en torr inlandsfabrik bör inte automatiskt användas för en kustbyggnad eller kemiskt aggressiv anläggning.
| Exponeringsmiljö | Föreslagen zinkbeläggning | Typisk tillämpning |
|---|---|---|
| Torka inomhus | Obestruket kan vara tillräckligt | Skyddade inomhuskonstruktioner |
| Normal Inland Outdoor | ≥85 μm | Fabrikstak och tak PV |
| Fuktig / Medium Korrosion | 120–180 μm | Boskapsbyggnader och fuktiga verkstäder |
| Kustnära / Stark korrosion | 200–275 μm | Hamnar, kustbyggnader och aggressiva miljöer |
Den slutliga beläggningsspecifikationen bör fastställas enligt projektets korrosionskategori, miljöexponering, tillämpliga standarder och förväntade serviceförhållanden.
Ska du välja Q235B eller Q355B?
Q235B och Q355B är båda tillgängliga alternativ för galvaniserade Z-garn, men de är inte utbytbara i alla konstruktionsapplikationer.
Q235Bkan vara lämpligt för vanliga fabrikstak, lantbruksbyggnader och solcellskonstruktioner på taket när den valda sektionen och tjockleken uppfyller de beräknade konstruktionskraven.
Q355Bövervägs ofta för större spännvidder, tyngre snölaster, starkare vindförhållanden och mer krävande strukturella tillämpningar. Det högre hållfasta materialet kan ge större lastkapacitet under jämförbara sektionsförhållanden, men det betyder inte automatiskt att en mindre sektion bör väljas.
För upphandlingsändamål bör därför stålsorten väljas från den tekniska designen snarare än från enbart materialpreferens.
Var används galvaniserad Z Purlin vanligen?
Kombinationen av strukturell effektivitet, överlappande geometri och korrosionsskydd gör galvaniserad Z-purlin lämplig för ett brett spektrum av konstruktionsapplikationer.
- Fabrikstak:Används som tak- och vägggaller i industriella stålbyggnader.
- Solcellssystem på taket:Lämplig för sluttande tak där Z-sektionens överlappning kan förenkla grenarrangemang.
- Kustbyggnader:Används där ökat zinkbeläggningsskydd krävs för utsatt stål.
- Jordbruksstrukturer:Användbar för boskapsbyggnader, jordbruksbodar och växthusrelaterade strukturer.
- Fuktiga industrianläggningar:Ger ytterligare korrosionsskydd i fuktutsatta miljöer.
- Utomhus lätta stålkonstruktioner:Kan integreras i exponerade tak och kapslingssystem.
För alla projekt bör den valda sektionen verifieras mot konstruktionsritningar, spännviddskrav, rälsenavstånd, vindlaster, snölaster och tillåten nedböjning.
Hur ska köpare välja rätt Z Purlin?
Att köpa en Z purlin endast baserat på produktnamnet kan leda till ofullständiga specifikationer. En professionell inköpsförfrågan bör definiera de kritiska parametrarna före offert och produktion.
- Bekräfta sektionsstorleken.Ange önskad Z-höjd som Z160, Z200 eller annan ritningsbaserad profil.
- Definiera väggtjocklek.Typiska alternativ sträcker sig från 1,2 mm till 3,0 mm.
- Välj stålkvalitet.Bekräfta om Q235B eller Q355B krävs.
- Identifiera korrosionsmiljön.Ange om projektet är inland, fuktigt, kustnära eller kemiskt aggressivt.
- Ange zinkbeläggning.Till exempel ≥85 μm, 120–180 μm eller 200–275 μm enligt projektkrav.
- Bekräfta längden.Produktion med fast längd kan förenkla installationen och minska bearbetningen på plats.
- Tillhandahåll stansritningar.Håldiameter, avstånd och position bör anges tydligt.
- Bekräfta tillämpliga standarder.Produktsidan refererar till GB/T 6728-2025 för konstruktionsstålsektioner och EN ISO 1461 för galvanisering.
En tydlig specifikation som t.exQ355B / Z200 / 2,0 mm / 200 μm zink / fast längd / förstansadger en tillverkare väsentligt mer användbar information än en allmän begäran om galvaniserat Z-stål.
Vilka kvalitetsfaktorer bör köpare kontrollera?
Kvalitetskontroll bör täcka hela produktionskedjan snarare än att bara fokusera på det slutliga utseendet. Inkommande stålspolar bör kontrolleras för kvalitet, tjocklek och yttillstånd innan valsformning.
Under formning och tillverkning inkluderar viktiga inspektionspunkter:
- Sektionshöjd och måttnoggrannhet.
- Flänsgeometri och profilkonsistens.
- Väggtjocklek.
- Rakhet och vridning.
- Stansläge och håldimensioner.
- Noggrannhet med fast längd.
- Zinkbeläggningens tjocklek och täckning.
- Ytans skick efter galvanisering.
- Frånvaro av rent stål, flagning eller överdriven zinkuppbyggnad.
Om skärning eller borrning är oundviklig efter installationen ska det exponerade stålet rengöras ordentligt och repareras med en lämplig zinkrik beläggning. Svetsning tar på liknande sätt bort zink runt det uppvärmda området, så svetsade zoner kräver lämplig reparation efter svetsning.
För galvaniserade konstruktionskomponenter är det i allmänhet att föredra att förhindra onödig bearbetning på plats eftersom förstansade och förskurna sektioner gör att mer av den färdiga profilen får korrosionsskydd före installation.
FAQ Om Galvaniserad Z Purlin
1. Kan galvaniserade Z-galler användas för solcellssystem på taket?
Ja. Galvaniserade Z-sektioner kan användas för solcellskonstruktioner på taket, särskilt på sluttande tak där överlappande Z-sektioner kan stödja ett effektivt grenarrangemang. Sektion och beläggning bör väljas efter strukturella belastningar och miljöexponering.
2. Vilken zinkbeläggning är lämplig för ett kustprojekt?
För stark kustexponering kan en 200–275 μm zinkbeläggning betraktas som en utgångsspecifikation. Det slutliga kravet bör bestämmas enligt den faktiska korrosionsmiljön och tillämpliga projektspecifikationer.
3. Kan galvaniserade Z-garn svetsas?
Ja, men svetsning skadar zinkbeläggningen runt det uppvärmda området. Det drabbade området bör rengöras och repareras med en lämplig zinkrik beläggning efter svetsning. Där det är praktiskt kan skruvförband förenkla korrosionsskyddshanteringen.
4. Är en tjockare Z-ring alltid bättre?
Nej. Ökad väggtjocklek ökar stålförbrukningen och kan öka projektkostnaden. Den korrekta tjockleken beror på spännvidd, rälsens avstånd, vindlast, snölast, sektionshöjd, tillåten nedböjning och strukturella beräkningar.
5. Kan Z-galler användas för väggar?
Ja. Z-galler kan användas som vägglister och inramningselement. Överlappningsfördelen med Z-profilen är dock generellt sett mer värdefull i sluttande taksystem, så en C-sektion kan vara mer bekväm för vissa väggapplikationer.
6. Kan galvaniserade Z-garner förstansas?
Ja. Hålstorlek, läge och avstånd kan tillverkas enligt godkända konstruktionsritningar. Genom att utföra stansningen före varmförzinkning får de bearbetade områdena även zinkskydd under galvaniseringen.
Slutsats
Galvaniserad Z-galvan ger en praktisk kombination av strukturell effektivitet, flexibel tillverkning och korrosionsskydd för modern stålkonstruktion. Dess Z-formade geometri är särskilt användbar för överlappande takelement, medan varmförzinkning efter formning och tillverkning hjälper till att skydda den färdiga profilen i utomhus och fuktiga miljöer. Att välja rätt produkt kräver mer än att specificera en Z-sektion: stålkvalitet, sektionshöjd, väggtjocklek, zinkbeläggning, spännvidd, avstånd, belastning och miljöexponering bör alla beaktas tillsammans.
För industritak, solcellsprojekt på taket, jordbruksbyggnader, kuststrukturer eller andra lätta stålapplikationer kan Rongheng se över projektkrav och tillhandahålla galvaniserade konstruktionsstållösningar baserade på dimensioner, materialkvalitet, beläggningskrav och bearbetningsspecifikationer. Om du köper galvaniserade Z-sektioner för ett kommande projekt,kontakta ossmed önskad storlek, stålkvalitet, zinkbeläggning, kvantitet och ritningar för att diskutera en lämplig lösning.
