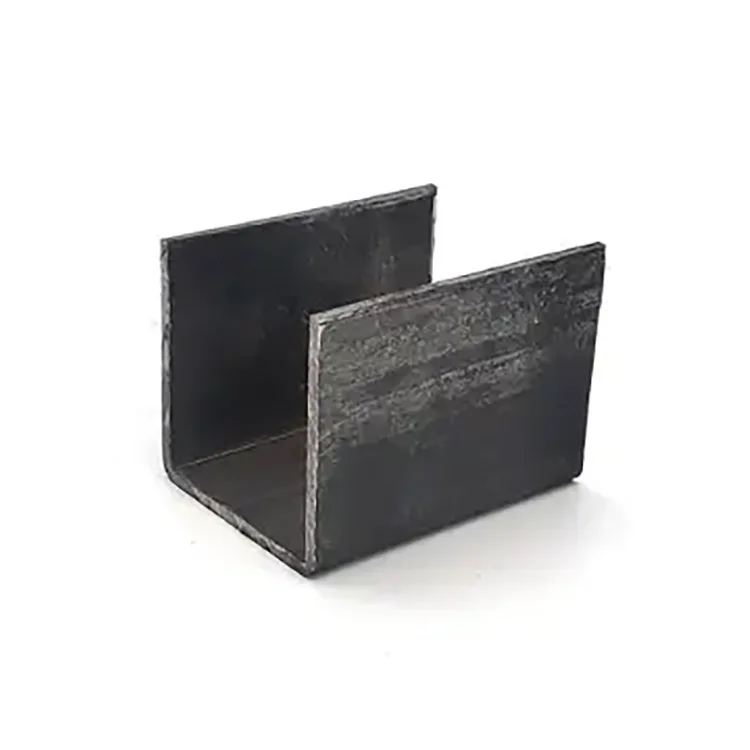

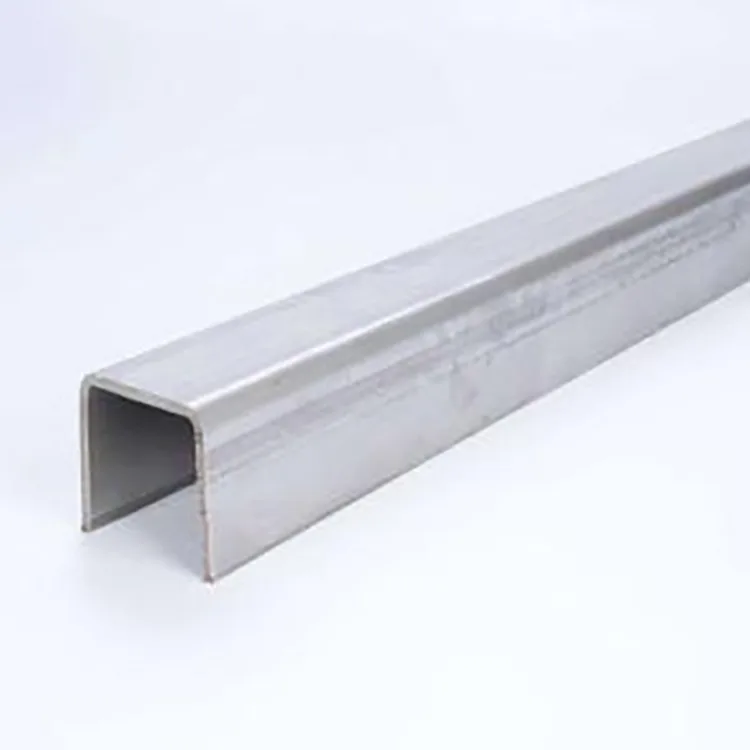

Kallformad U-kanal

Den kallformade U-kanalen är utvecklad för projekt där traditionellt kanalstål är för tungt och kostsamt, medan fyrkantiga eller rektangulära rör är dyrare eller mindre bekväma för fixering och positionering. Tillverkad av kvalitetsstålband genom integrerad rumstemperatur kallformning, sektionen har ett vanligt U-format spår, öppen åtkomst och exakt positionering.

Jämfört med C- och Z-sektioner, som huvudsakligen används som tak- och vägglister, lämpar sig U-kanalstål bättre för stöd, fästkanaler, utrustningsunderlag, inbäddade delar, rörstöd, styrkonstruktioner och kapslingsramar. Dess öppna spår gör den också bekväm för bultning, fastspänning, styrning och positionering under installationen.

Av denna anledning är den särskilt lämplig för torra verkstäder inomhus, slutna fabriker och andra icke-korrosiva miljöer utan regn, saltstänk eller syra- och alkaliexponering, särskilt där materialkostnad och installationseffektivitet måste kontrolleras.

Tekniska specifikationer

Standard produktionsprocess

Tillverkningen startar med inkommande inspektion av stålspolen, följt av automatisk nivellering och uträtning för att släppa materialspänningar. Remsan passerar sedan genom flera rullformningsstationer för att gradvis skapa den U-formade sektionen, följt av exakt dimensionering, servo CNC fast längdskärning och valfri automatisk stansning eller hörnskärning.

De färdiga profilerna rätas ut igen innan fullständig visuell och dimensionell inspektion, buntning och lagring.

Inspektion av stålspolar → utjämning och rätning → progressiv kallvalsformning → U-sektionsdimensionering → CNC-skärning med fast längd → stansning/hörnskärning → sekundär riktning → dimensionell och visuell inspektion → buntning och lagring

Till skillnad från varmvalsade sektioner använder denna process inte ett högtemperaturvalsningssteg. Det gör att profildimensioner, rakhet, hålpositioner och kantgeometri kan kontrolleras under kontinuerlig formning, vilket är användbart för projekt som kräver noggrann montering.

Vad gör U Channel Steel annorlunda

Lättviktsdesign med lägre totalkostnad

Kallformning ökar stålets hållfasthet genom arbetshärdning, vilket gör att en tunnare väggsektion kan användas istället för en tyngre traditionell kanal i lämpliga applikationer. Resultatet är lägre stålförbrukning och minskade transport-, lyft- och installationskostnader.

I typiska lätta och medelstora stödapplikationer kan den kallformade designen vara mer än 30 % lättare än traditionellt kanalstål, vilket hjälper till att minska material-, frakt- och arbetskostnader.

U-format spår för fixering och positionering

Den öppna U-formade delen är en av dess främsta praktiska fördelar. Den ger en bekväm yta för spårfixering, styrning, begränsning, utrustningspositionering, rörklämning och inbäddad konstruktion.

Det är också här som sektionen skiljer sig från C- och Z-stål. Vanligtvis väljs C- och Z-sektioner för räfflor, medan U-kanalstål oftare används där själva profilen ska fungera som stöd, bas, styrning eller fixeringskanal.

Måttnoggrannhet för direkt montering

Profilerna formas på en automatisk rullformningslinje och passerar genom limnings- och riktningsprocesser. Detta hjälper till att bibehålla konsekventa sektionsdimensioner, raka kanter och kontrollerad vridning.

För projekt som använder förstansade hål eller element med fast längd är målet att leverera komponenter som kan monteras direkt istället för att upprepade gånger skära eller korrigera på plats.

Enkel skärning, svetsning och borrning

Den naturliga svarta stålytan har ingen galvaniserad beläggning som behöver beaktas vid skärning eller svetsning. Materialet kan skäras, borras, svetsas eller böjas enligt tillverkningskraven.

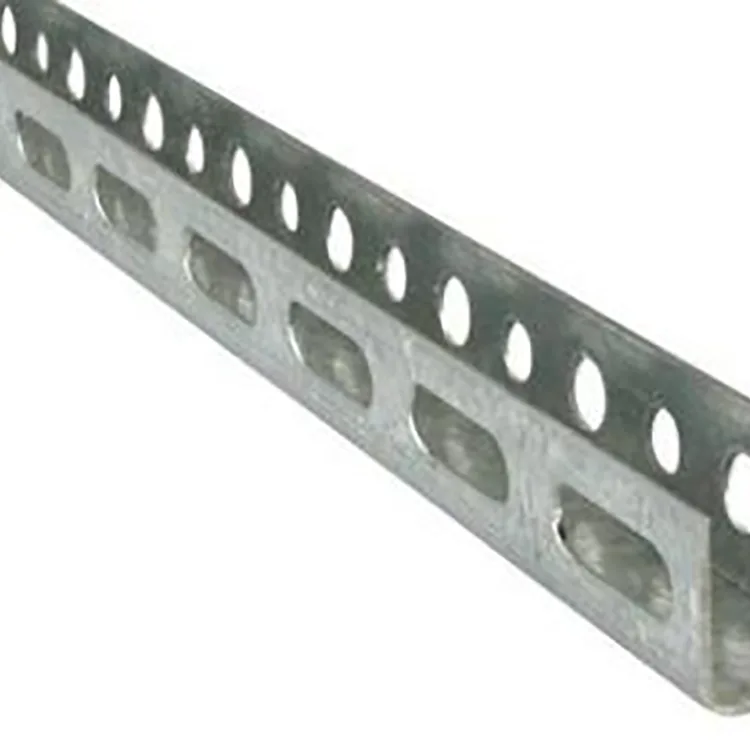

Förstansade hål, slitsar, hörnsnitt och sektioner med fast längd kan också tillverkas före leverans, vilket minskar mängden platsbearbetning som krävs för renovering och utrustningsstödjande projekt.

Ren sektion och regelbundet utseende

En korrekt utformad U-sektion har en plan yta, regelbundna kanter och konsekvent geometri. Efter montering kan komponenterna bibehålla jämna mellanrum och ett snyggt helhetsutseende, vilket gör dem lämpliga inte bara för funktionellt stålarbete utan även för synliga inomhuskonstruktioner, verkstäder och utställnings- eller showroomytor.

Lösa vanliga projektproblem

Lägre material- och installationskostnader:

Den kallformade tunnväggiga designen kan minska vikten med 30 %+ jämfört med traditionellt kanalstål, vilket kan sänka transport-, lyft- och arbetskostnader.

Mindre webbplatskorrigering:

CNC-valsformning och riktning ger konsekventa dimensioner och rakhet, vilket hjälper till att minska skär-, borr- och korrigeringsarbete efter leverans.

Snabbare installation:

Det vanliga U-formade spåret kan användas direkt för fixering, styrning, stöd och positionering. Med förstansade hål eller slitsar kan många komponenter monteras utan ytterligare tillverkning på plats.

Bättre passform för lätta strukturer:

Kallbearbetningshärdning förbättrar styrkan hos den formade sektionen, vilket gör den lämplig för lätta och medelstora stöd, utrustningsfästen, rörstöd och kapslingskonstruktioner när sektionen är korrekt vald för belastningen.

Verkliga projektapplikationer

Fall 1: Utrustningsstödsystem för en smart tillverkningsverkstad

Projektet innebar en modern intelligent produktionsverkstad med torr, dammkontrollerad inomhusmiljö. Kunden behövde ett stort antal utrustningsfästen och rörstödramar, med krav på strukturell stabilitet, hög planhet och kontrollerad projektkostnad.

Det valda materialet var Q235B kallformad U-kanal, U100–U140, med 1,5–2,0 mm väggtjocklek och förstansade positioneringshål.

Det U-formade spåret passade utrustningens positionerings- och rörfixeringskrav utan ytterligare svetsning. Installationseffektiviteten ökade med 40 %, medan den lätta designen minskade transport- och lyftkraven. Jämfört med den traditionella kanal-stål-lösningen minskade den totala projektkostnaden med 23 %.

Den högprofilerade planheten hjälpte också till att förhindra installationsavvikelser runt utrustningen. Det färdiga stödsystemet förblev stabilt och fritt från att lossna, med en snygg verkstadslayout och engångsprojektacceptans.

Fall 2: Strukturell uppgradering av en äldre fabrik inomhus

En äldre industrifabrik krävde nya inomhusväggar, utrustningsstöd och rörfixerande strukturer. Eftersom den befintliga byggnaden hade begränsad lastkapacitet var tunga stålsektioner inte lämpliga för renoveringen.

Projektet använde Q235B Cold-Formed U-Channel i flera storlekar enligt de olika supportkraven.

Den lätta sektionen hjälpte till att möta belastningsbegränsningarna för den befintliga byggnaden utan att onödigt öka den strukturella bördan. Dess kompakta form var också lättare att installera i trånga utrymmen runt befintlig utrustning och rörsystem.

Efter installationen gav de uppgraderade strukturerna stabilt stöd samtidigt som de bibehöll en ren layout, vilket gjorde U-kanalen lämplig för lättviktsrenovering av fabriken inomhus.

Hur man väljer rätt U-kanal

Efter miljö:

Den rekommenderas främst för torra, ventilerade inomhusmiljöer utan direkt regn eller korrosiv exponering. För fuktiga verkstäder bör en extra rostförebyggande primer övervägas. Utomhus, saltstänk och starkt korrosiva miljöer kräver en lämplig skyddsbeläggning eller en annan stålsektion.

Efter material:

Q235B är lämplig för allmänna lätta stöd, konsoler och kapslingskonstruktioner. Q355B rekommenderas när högre hållfasthet krävs, såsom större spännvidder, tyngre utrustningsunderlag eller förstärkningsarbeten.

Efter sektionsstorlek:

U80–U120 kan användas för mindre rör- och utrustningsstöd. U140–U200 är lämplig för huvudskåpsstrukturer och rackbaser. För tyngre armering och större underlag kan större sektioner som U250–U300 övervägas efter den faktiska belastningen.

Efter väggtjocklek:

0,8–1,2 mm används vanligtvis för lätt positionering och icke-bärande applikationer; 1,5–2,0 mm är lämplig för vanliga stödkonstruktioner; 2,5–3,0 mm är avsedd för tyngre stöd- och förstärkningsapplikationer.

Den slutliga sektionsstorleken bör bekräftas enligt spännvidd, belastning, fixeringsmetod och installationsförhållanden i stället för att endast väljas efter profilstorlek.

Yta och applikationsmiljö

Standardprodukten levereras som naturligt svart stål utan galvaniserad beläggning. Detta gör efterföljande skärning, svetsning och borrning enkel och gör att köparen kan applicera primer, färg eller annan lämplig ytbehandling vid behov.

Produkten är bäst lämpad för:

Torra inomhusfabriker och verkstäder

Utrustningsstödramar

Stödkonstruktioner för rör och kabel

Utrustningsbaser

Skiljeväggar och kapslingar inomhus

Inbäddade stålkomponenter

Styr- och positioneringsstrukturer

Renoveringsprojekt av lättviktsstål

För utomhuskonstruktioner, kustområden, ihållande fukt eller miljöer utsatta för syra och alkali, behöver korrosionsskydd specificeras före produktion.

Anpassad bearbetning och bulkförsörjning

U-kanalen kan produceras enligt projektritningar snarare än att begränsas till standardstorlekar. Tillgänglig bearbetning inkluderar förstansade hål, slitsar, hörnskärning, vinklad skärning, skärning med fast längd och icke-standardiserade mått.

För projekt som använder upprepade stödkomponenter kan förbearbetning minska skärning och borrning på plats. Köpare kan lämna ritningar, sektionsmått, hålavstånd, längdkrav och materialkvalitet vid offertförfrågan.

För större beställningar kan produktionen ordnas enligt önskad storlekskombination och leveransschema, med måttbesiktning före buntning och leverans.

Fabrikskvalitetskontroll

Kvalitetskontrollen börjar med den inkommande stålspolen, där materialkvalitet och grundläggande dimensionsförhållanden kontrolleras innan formning.

Under produktionen är de huvudsakliga kontrollpunkterna bandavjämning, rullformningsstabilitet, sektionsmått, rakhet, hålposition och skärlängd. Efter formningen genomgår profilerna sekundär uträtning och slutlig visuell och dimensionell inspektion.

Särskild uppmärksamhet ägnas åt vridning, deformation, kantkondition och konsistens mellan batcherna. För förstansade produkter kontrolleras även hålposition och avstånd eftersom dessa mått direkt påverkar installationen.

Denna produktionsmetod är viktig för projekt där den levererade U-kanalen måste matcha ritningar och monteras med andra tillverkade komponenter utan upprepad platskorrigering.

FAQ

F1: Är kallformad U-kanal starkare än vanligt kanalstål?

För lämpliga lätta och medelstora applikationer introducerar kallformning arbetshärdning och kan ge högre hållfasthet i det formade materialet. Sektionen är också dimensionellt regelbunden och motståndskraftig mot deformation när den är korrekt vald och installerad. För tungt belastade primärkonstruktioner bör den erforderliga lastberäkningen avgöra om en tyngre kanal eller höghållfast sektion är nödvändig.

F2: Kan U-kanal ersätta traditionellt kanalstål?

Det kan ersätta traditionellt kanalstål i många lätta och medelstora applikationer såsom stöd, konsoler, kapslingar, inbäddade strukturer och utrustningsbaser. Den bör inte automatiskt ersätta tunga primärbalkar eller strukturer som utsätts för betydande stötar eller koncentrerade belastningar.

F3: Kan du förstansa hål och skära icke-standardiserade längder?

Ja. Förstansning, hörnskärning, slitsning, vinklad skärning och icke-standardiserade fasta längder kan tillverkas enligt ritningar. Detta gör att komponenterna kommer fram redo för montering.

F4: Vad är skillnaden mellan U-kanal och C/Z-sektioner?

C- och Z-sektioner används främst för tak- och vägglister. U-sektioner används oftare för stöd, baser, inbäddade delar, fixeringskanaler, styrningar och positioneringsstrukturer. Urvalet bör följa den faktiska strukturella funktionen.

F5: Kommer kallformad U-kanal att vridas eller deformeras lätt?

En korrekt tillverkad sektion genomgår formning, dimensionering och riktning i flera pass för att kontrollera vridning och deformation inom tillämpliga standardkrav. Korrekt material, väggtjocklek, sektionsstorlek och installationsmetod är också viktiga för att bibehålla dimensionsstabilitet under drift.

F6: Vilket är bättre, Q235B eller Q355B?

Q235B är lämplig för allmänt ljusstöd och kapslingstillämpningar. Q355B ger högre hållfasthet och lämpar sig bättre för tyngre utrustningsunderlag, större spännvidder och förstärkningsarbeten när den konstruktionsmässiga utformningen kräver det.

F7: Kan ytan vara galvaniserad eller målad?

Ja. Standardprodukten är naturligt svart stål, så den kan bearbetas med lämplig primer, färg, pulverlackering eller galvanisering enligt projektmiljön och korrosionskraven.
