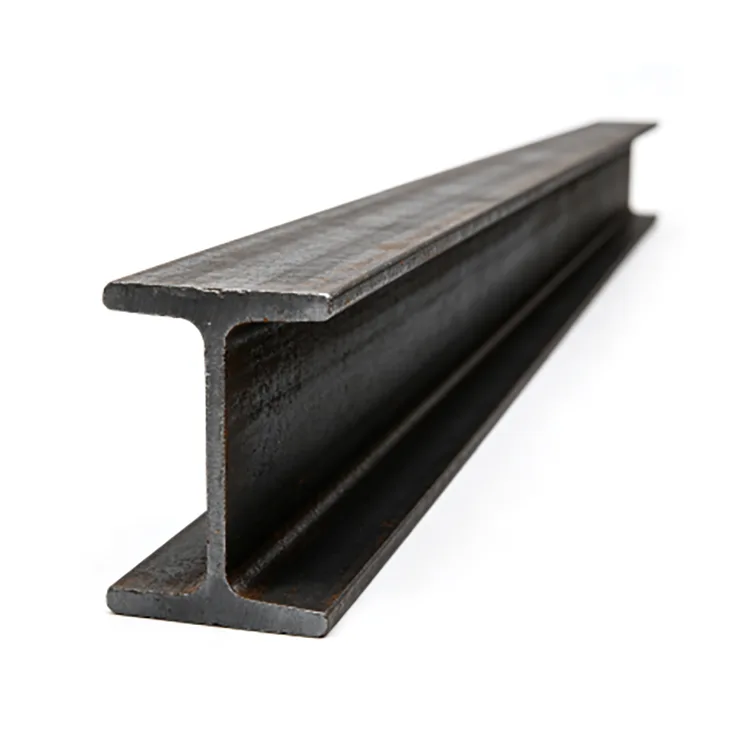

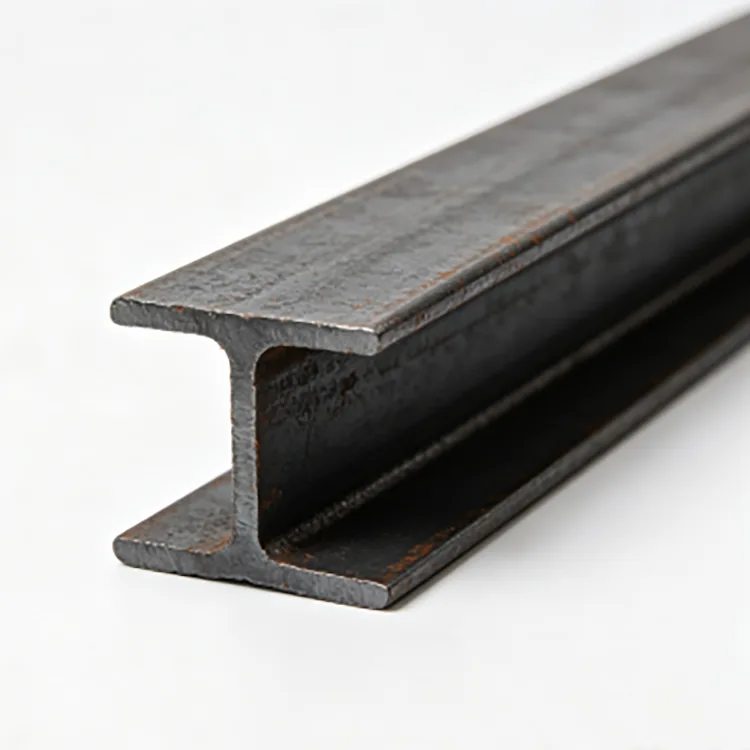

Hot-Rolled I-Beam är en varmvalsad konstruktionsstålsektion med två flänsar förbundna med en central bana. Sektionen bildas direkt genom valsning vid hög temperatur istället för att svetsa samman separata stålplåtar.
Den I-formade geometrin ger böjmotstånd genom flänsarna medan livet förbinder sektionen och bär skjuvkrafter. Det levereras vanligtvis för fabrikskonstruktioner, plattformar, utrustningsbaser, rörställ och andra strukturella stålkonstruktioner.
Rongheng levererar Q235B och Q355B Hot-Rolled I-Beam i vanliga storlekar från 10# till 63#, med standardlängder på 6 m, 9 m och 12 m. Fast längd skärning och annan bearbetning kan ordnas enligt projektets krav.
| Punkt | Specifikation |
|---|---|
| Produkt | Hot-Rolled I-Beam |
| Stålkvalitet | Q235B, Q355B |
| Storleksintervall | 10#–63# |
| Vanliga typer | a/b-serien |
| Standardlängd | 6 m / 9 m / 12 m |
| Kapning med fast längd | Tillgänglig |
| Yta | Svart varmvalsad |
| Bearbetning | Kapning, borrning, fasning, rätning, gradning |
| Grundstål standard | GB/T 706-2016 |
| Andra standarder | ASTM / EN-krav kan diskuteras |
| Leveransformulär | Lager eller produktion efter behov |
Vanligt begärda avsnitt inkluderar 12.6#, 14#, 16#, 18#, 20a#, 25a# och 32a#. Exakta sektionsmått, flänsbredd, bantjocklek och teoretisk vikt beror på vald sektionsbeteckning.
Den korrekta storleken på I Beam beror på det strukturella kravet snarare än priset eller tillgängligheten enbart. Spännvidd, applicerad belastning, stödtillstånd, avstånd, anslutningsmetod och tillåten nedböjning bör beaktas innan sektionen väljs.
En längre spännvidd, koncentrerad utrustningsbelastning eller större avstånd mellan stöden kan kräva en större sektion. Strukturell design kan också behöva ta hänsyn till sidostabilitet och användbarhet förutom böjning och skjuvning.
När konstruktionsritningen redan anger balknumret, bör beställningen följa det angivna avsnittet istället för att tillåta utbyte endast baserat på liknande dimensioner eller tillgängligt lager.
I-balkar och H-balkar har olika tvärsnittsgeometri och sektionsegenskaper. Traditionella I-balkar har i allmänhet smalare flänsar och lutande inre flänsytor, medan H-balkar generellt har bredare flänsar.
I-balkar används ofta som bockningselement, medan H-balkar ofta väljs för pelare och tyngre strukturella ramar. Detta är bara en allmän distinktion; den faktiska sektionen bör bestämmas av den strukturella utformningen.
En I-balk bör inte ersättas med en H-balk bara för att de två sektionerna ser likadana ut eller en är mer lättillgänglig.
Q235B används ofta för fabriksbalkar, plattformar, utrustningsstöd och allmän strukturell tillverkning där den valda sektionen uppfyller de erforderliga belastningsförhållandena.
Q355B ger högre materialhållfasthet och kan specificeras för tyngre strukturella applikationer där konstruktionen kräver det.
En högre stålkvalitet gör inte automatiskt en mindre sektion lämplig. Om graderingen ändras för att minska stålvikten, bör den strukturella utformningen kontrolleras igen för styrka, nedböjning och stabilitet.
Balken bildas direkt genom en serie varmvalsningsoperationer:
Stålämne → uppvärmning → grovvalsning → mellanvalsning → slutvalsning → dimensionering → rätning → skärning → inspektion → buntning
Successiva rullningspassager etablerar banan och flänsarna och bringar sektionen till önskade dimensioner. Efter valsning kontrolleras balken för dimensioner, rakhet och yttillstånd.

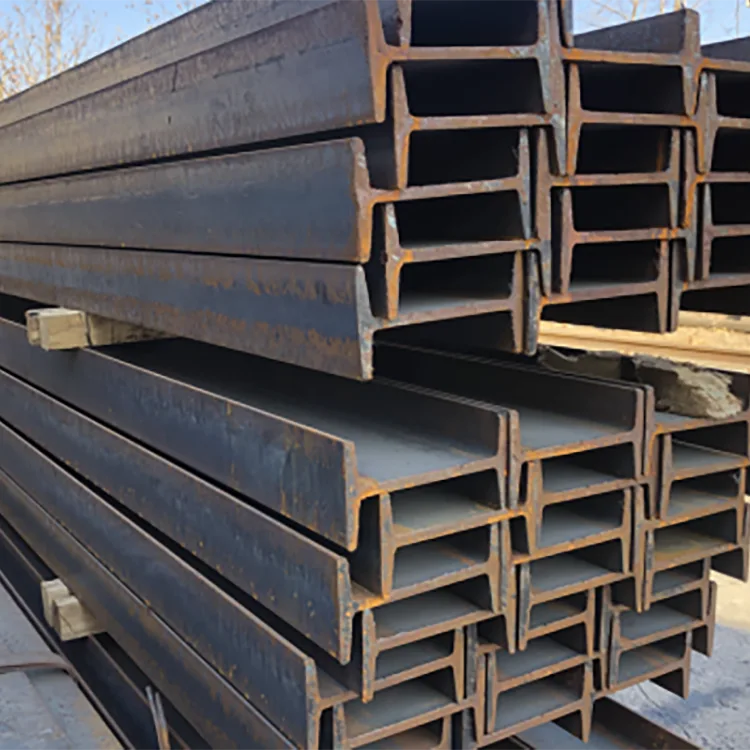

Den mörka kvarnskala som normalt finns på svart varmvalsat stål är en produktionsyta som bildas vid valsning och ska inte förväxlas med atmosfärisk rost.
Den grundläggande ban- och flänsgeometrin produceras under valsning, så kunden får en färdig strukturell sektion snarare än separata plåtar som måste tillverkas till en I-formad del.
Detta förenklar efterföljande skärning och tillverkning och undviker att en längsgående svetsning används för att skapa den grundläggande balksektionen. Konsekventa rullade sektioner gör också materialscheman och tillverkningsritningar lättare att koordinera i batchprojekt.
Hot-Rolled I-Beam används främst där I-sektionen ger en lämplig strukturell bockningsdel.
För maskintillämpningar bör balkvalet ta hänsyn till mer än den totala utrustningens vikt. Stödspann, monteringspunkter, lastfördelning, vibrationer och upprepad belastning kan alla påverka den önskade sektionen.
För levererade maskinprojekt har 14#–20# I-balkar använts för utrustningsbaser och stödtillverkning.

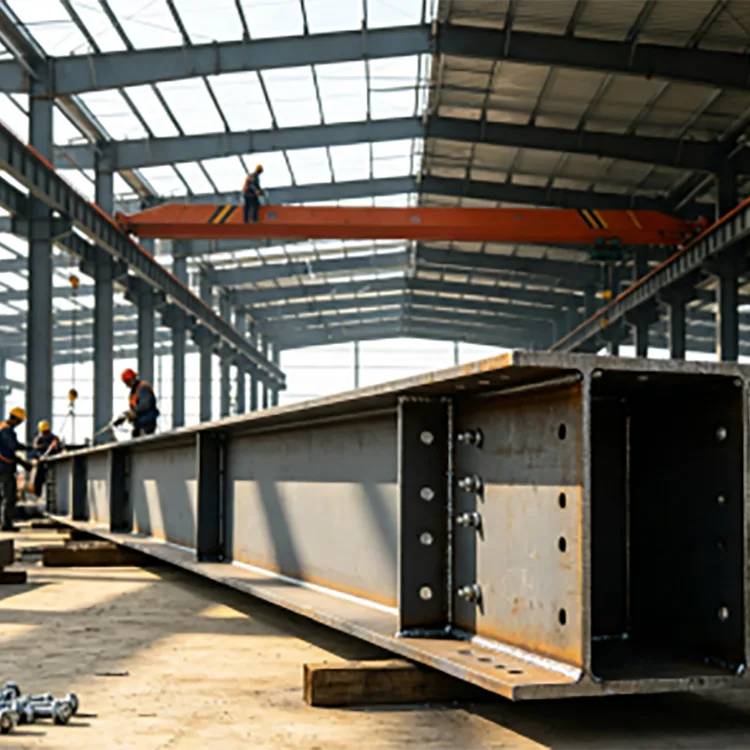

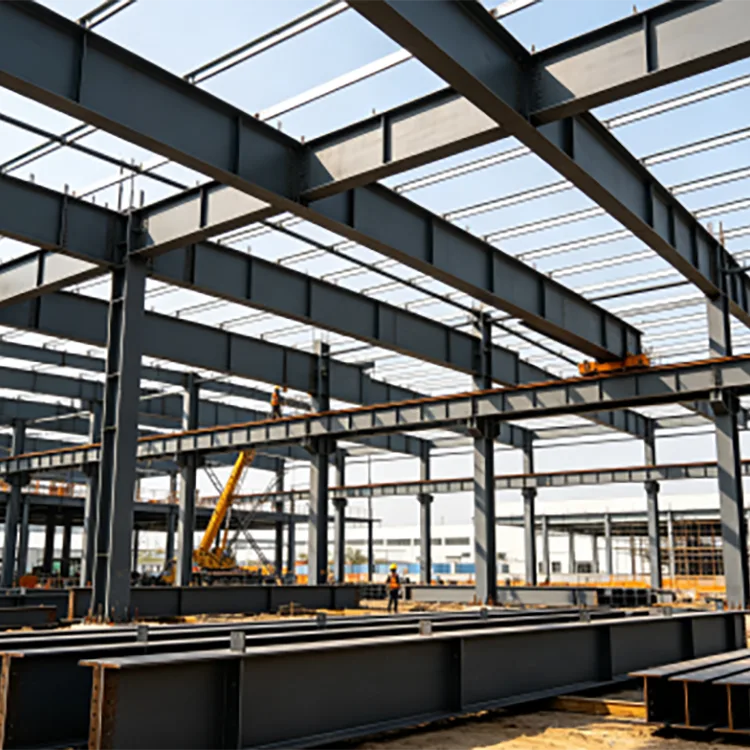

För fabrikskonstruktion har 16#–25# Q235B I-balkar levererats för takrelaterade balkar, plattformselement och stödkonstruktioner.
Konsekventa sektionsdimensioner är viktiga för satsvis tillverkning eftersom balkarna måste vara i linje med anslutningsplattor och intilliggande strukturella delar under installationen.
Hot-Rolled I-Beam levereras som svart varmvalsat stål utan korrosionsskyddande beläggning.
För torra inomhusapplikationer kan den svarta ytan användas när projektet inte kräver ytterligare korrosionsskydd. För utsatta utomhusstålarbeten kan målning, varmförzinkning eller annat lämpligt beläggningssystem specificeras efter servicemiljön.
Där galvanisering krävs bör skärning, borrning och annan tillverkning helst vara klar innan galvaniseringsprocessen. Detta minskar mängden utsatt stål som annars skulle behöva repareras efter bearbetning.
Rongheng kan ordna bearbetning enligt projektritningen, inklusive:
För stora beställningar kan kunder tillhandahålla en skärlista och tillverkningsritningar före produktion. Detta gör att strållängderna och bearbetningskraven kan koordineras med installationsmåtten.
Besiktning fokuserar på materialkvalitet, sektionsbeteckning och färdiga mått.
Materialcertifikat och överenskomna besiktningsprotokoll kan levereras enligt projektkrav. Tredjepartsbesiktning kan också ordnas när det anges i kontraktet.
Stålorder kan avräknas med faktisk vikt eller teoretisk vikt enligt köpekontraktet.
Faktisk vikt baseras på den uppmätta massan av det levererade materialet. Teoretisk vikt beräknas från den publicerade enhetsvikten för den valda sektionen och dess angivna längd.
Till exempel har en balk med en teoretisk enhetsvikt på 20 kg/m och en längd på 12 m en teoretisk vikt på 240 kg.
För massbeställningar bör avräkningsmetoden bekräftas före produktion och leverans.
Ett fabriksprojekt i norra Kina använde 16#–25# Q235B Hot-Rolled I-Beam för takrelaterade balkar, plattformar och stödkonstruktioner. Materialet levererades i omgångar med sektions- och dimensionskontroller genomförda före tillverkning.
En maskintillverkare använde 14#–20# I-balkar för utrustningsbaser och stödstrukturer. Balkarna kapades och tillverkades enligt erforderliga stödmått före ytbehandling.
För ett sydostasiatiskt infrastrukturprojekt levererades Q355B I-balkar för anläggningsram och rörstödskonstruktioner. I ordern ingick sortering, buntförstärkning och exportdokumentation för containersändning.

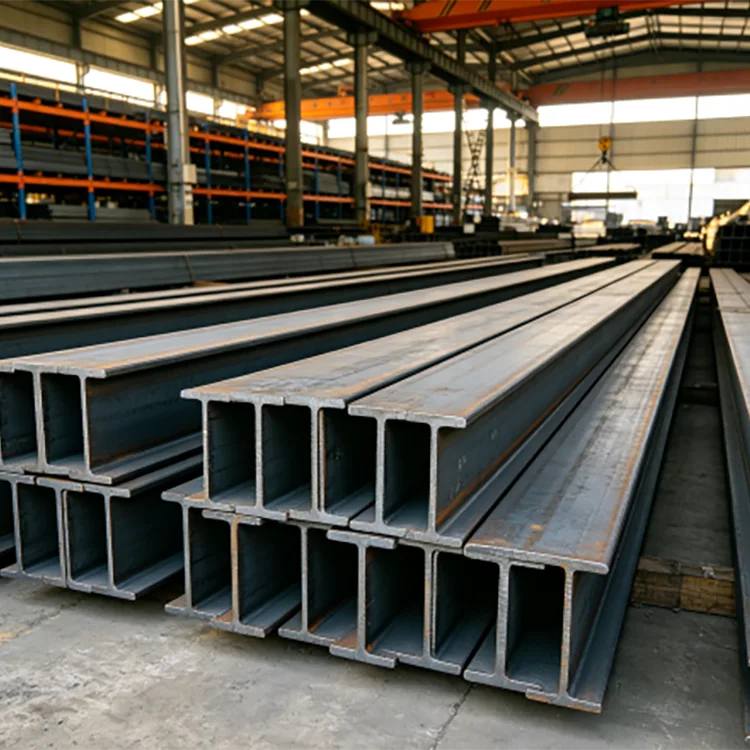

Ronghengs leveranskedja är baserad i Tianjin Daqiuzhuang, med tillgång till varmvalsat sektionsstål, lager, bearbetning och exportlogistik.
Vanliga I Beam-sektioner från 10# till 63# kan ordnas efter lager och projektbehov. Q235B och Q355B finns tillgängliga för olika strukturella krav, medan kapning med fast längd och överenskommen bearbetning kan samordnas före leverans.
För utländska beställningar kan även materialsortering, buntning, containerlastning och exportdokumentation koordineras enligt leveranskraven.
Det används ofta för fabriksbalkar, tak- och plattformskonstruktioner, utrustningsbaser, rörställ, lagerkonstruktioner och andra strukturella stålkonstruktioner.
Nej. Deras flänsgeometri och sektionsegenskaper är olika. En I-balk bör inte ersättas med en H-balk utan att kontrollera de strukturella kraven.
Varken är allmänt sett bättre. Lämplig sektion beror på spännvidd, belastning, sektionsegenskaper, stödförhållanden och strukturell utformning.
Q235B och Q355B är de huvudsakliga kvaliteterna som levereras. Andra betyg kan diskuteras när projektet kräver det.
Det vanliga storleksintervallet är 10#–63#, inklusive sektioner i a/b-serien. Exakta mått och teoretisk enhetsvikt beror på den valda sektionsbeteckningen.
Ja. Standardlängder inkluderar 6 m, 9 m och 12 m och kapning med fast längd kan ordnas enligt projektets krav.
Ja. Borrning, kapning, fasning, rätning och gradning kan ordnas enligt ritningar och överenskomna bearbetningskrav.
Ja. Balken kan tillverkas först och sedan varmgalvaniseras när ytterligare korrosionsskydd krävs för utomhus- eller fuktiga miljöer.
Inte automatiskt. En förändring i stålkvalitet bör kontrolleras mot konstruktionsbelastning, sektionsstorlek och konstruktionskrav.
Teoretisk vikt beräknas normalt från den publicerade enhetsvikten för den valda sektionen multiplicerad med dess längd. Verklig viktavräkning kan också användas när det anges i kontraktet.
Materialcertifikat och överenskomna besiktningsprotokoll kan levereras enligt projektets krav. Tredjepartsbesiktning kan också ordnas vid behov.
Ja. Sektionsstålförsörjning, kapning med fast längd, överenskommen bearbetning, buntning, kontrolldokumentation, containerlastning och exportdokumentation kan samordnas för internationella beställningar.
