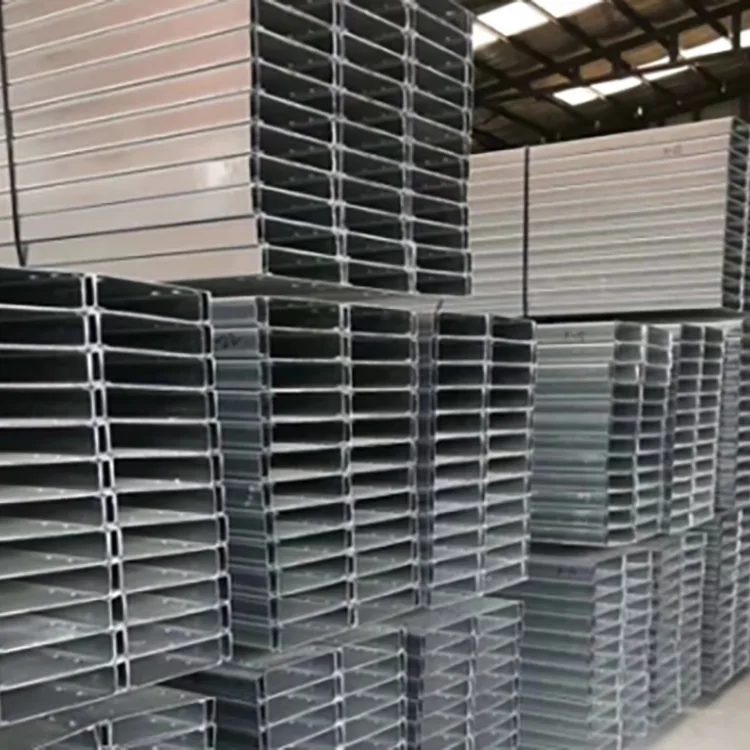

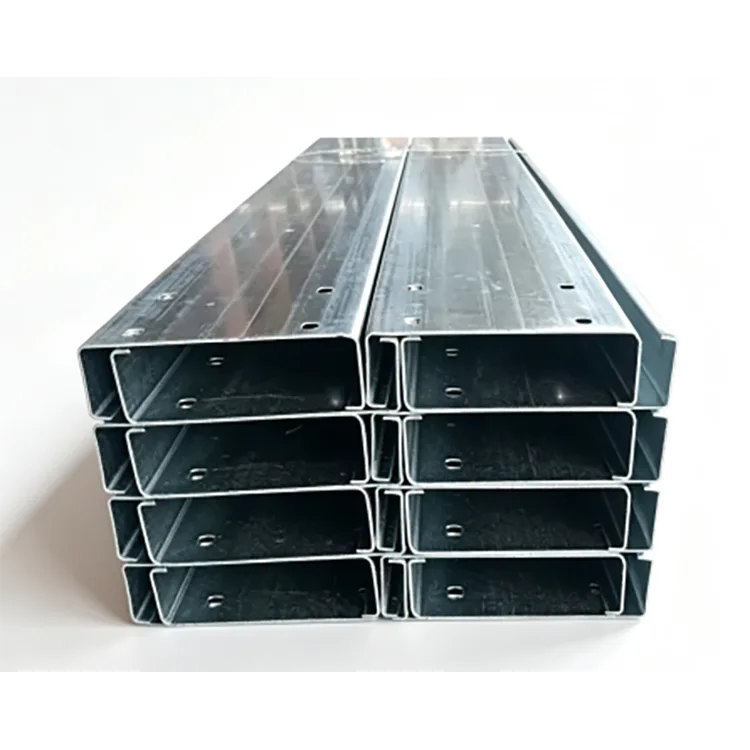

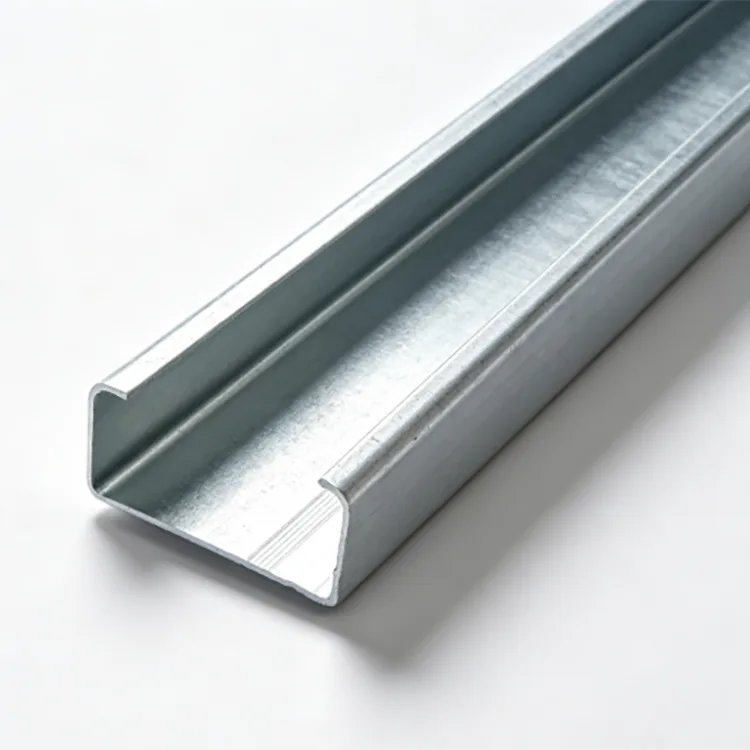

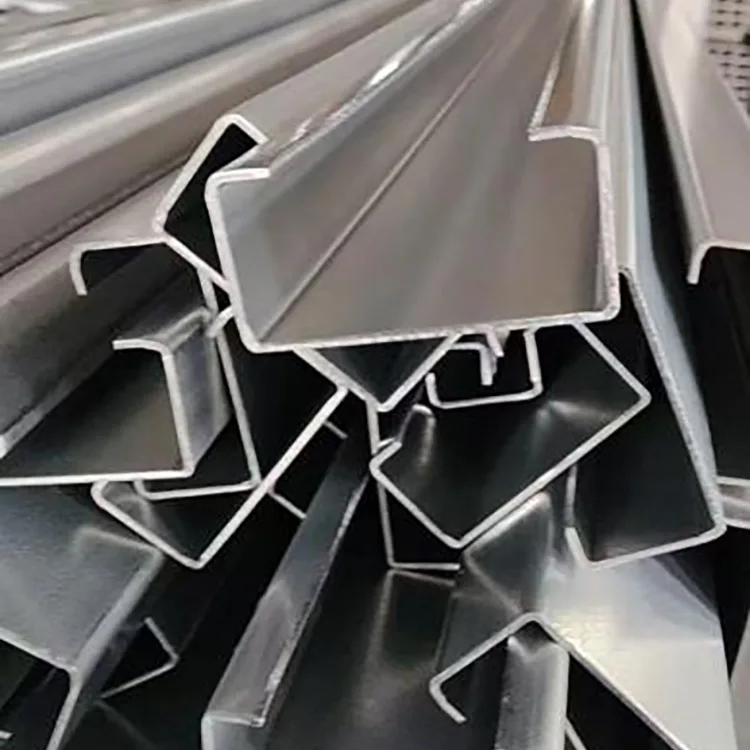

Galvaniserad C Purlin

Galvaniserad C Purlin tillverkas av Q235B eller Q355B stålband genom kontinuerlig kallvalsformning. Den C-formade sektionen formas till önskade dimensioner, följt av kapning, stansning och uträtning med fast längd. Den färdiga profilen genomgår sedan betning, flussning, torkning och varmförzinkning.

Den formade-sedan-galvaniserade processen gör att den färdiga C-profilen, inklusive dess huvudhål och snitt, får en övergripande zinkbeläggning. Detta gör sektionen lämplig för strukturer som utsätts för regn, fukt, saltstänk och andra korrosiva förhållanden.

Jämfört med svarta kallformade C-profiler kräver den galvaniserade profilen mindre rutinmässigt korrosionsunderhåll och är bättre lämpad för långvarig användning utomhus. Zinkbeläggning bör väljas efter den faktiska miljön.

Tekniska specifikationer

Varmgalvaniseringsprocess

Stålbandet går in i kallvalsformningslinjen, där flera formningspassager producerar C-sektionen. Kapning, stansning och hörnbearbetning med fast längd avslutas före galvanisering.

De formade sektionerna betas, behandlas med flussmedel och torkas innan de går in i ett smält zinkbad vid ungefär 450°C. Efter galvanisering kyls och passiveras de. Zinkbeläggningens tjocklek, täckning och utseende kontrolleras före packning.

Formning och stansning före galvanisering gör att den färdiga profilen och bearbetade ytorna får zinkskydd.

Val av zinkbeläggning

För vanliga utomhusförhållanden i inlandet utan kraftig saltstänk, aggressiv kemisk gas eller kontinuerligt stående vatten används i allmänhet ≥85 μm. Typiska applikationer inkluderar inre fabriker, baldakiner, utomhusstöd och bergsfotovoltaiska projekt.

För fuktiga fabriker, boskapsbyggnader, flodprojekt och andra miljöer med högre fuktighet kan 120–180 μm ge ytterligare korrosionsskydd.

För kustområden, hamnar, marina strukturer, kemikalieparker, avloppsvattenanläggningar och boskapsbyggnader med hög ammoniak kan 200–275 μm anges när starkare korrosionsskydd krävs.

Beläggningskravet bör bekräftas enligt platsens korrosionsförhållanden och förväntade serviceperiod.

Q235B eller Q355B?

Q235B används ofta för vanliga solcellskonstruktioner, fabriksgaller, lätta utomhusstöd och allmänna stålkonstruktioner.

Q355B lämpar sig för högre vind- eller snöbelastningar, större spann, tyngre utrustningsbelastningar och mer krävande strukturella krav. Dess högre sträckgräns kan tillåta att sektions- och stålförbrukningen optimeras efter strukturell beräkning.

Under jämförbara sektionsförhållanden indikerar de tillhandahållna projektdata att Q355B kan ge cirka 30 % högre lastkapacitet än Q235B. Faktisk kapacitet beror på sektionsdimensioner, tjocklek, spännvidd, anslutningsförhållanden och belastning.

C Purlin Storlek och väggtjocklek

C80–C120 är lämplig för lättviktsstöd, rörfixering, små skärmtak, sekundära växthusgaller och lätta kapslingar.

C140–C180 väljs vanligtvis för fabrikstak och vägglister, standard solcellskonstruktioner och allmänna utomhusstålstöd.

C200–C250 ger en större sektion för större spann, högre vind- eller snölaster och tyngre strukturella krav. C280–C300 kan användas för tak med större spännvidder, baser för tung utrustning och större konstruktionsapplikationer utomhus där så krävs.

Väggtjocklek från 0,8–1,2 mm är lämplig för lätta konstruktioner och applikationer med begränsad belastning. 1,5–2,0 mm är det vanliga sortimentet för fabriksgaller, solcellskonstruktioner och allmänna bärande utomhusapplikationer. För större spann, tunga utrustningsstöd, höga snölaster och starka vindförhållanden kan 2,5–3,0 mm väljas enligt strukturella beräkningar.

Sektionshöjd och väggtjocklek bör beaktas tillsammans med rälsens avstånd, spännvidd, taklast, vindlast, snölast och anslutningsdesign.

Ansökningar

Galvaniserad C Purlin används där en kallformad C-sektion behöver långvarigt korrosionsskydd.

För solcellsprojekt kan den användas i takmonterade och markmonterade strukturer, PV-stödelement och tillhörande stålram. Inlandsprojekt kan normalt använda standardförzinkning, medan kustprojekt kräver en högre korrosionsskyddsspecifikation.

För fabriksbyggnader är sektionerna lämpliga för frilagda tak- och väggsystem, kapell och sekundära konstruktionselement.

För boskapsbyggnader och jordbruksstrukturer ger den galvaniserade ytan skydd mot ihållande fukt och ammoniakhaltiga atmosfärer. Tillämpningar inkluderar fjäderfähus, grisbyggnader och jordbruksväxthus.

För kemiska anläggningar, avloppsanläggningar och fuktiga industriområden kan tjockare zinkbeläggningar väljas beroende på den korrosiva miljön.

Produkten används även för utomhusutrustningsstöd, skyltar, markiser, yttre ramar och andra utsatta stålkonstruktioner.

Tillverkning och kvalitetskontroll

Kvalitetskontrollen börjar med det inkommande stålbandet. Stålkvalitet, tjocklek och yttillstånd kontrolleras före formning.

Vid kallvalsformning kontrolleras sektionshöjd, flänsdimensioner, läppdimensioner och rakhet. Hålpositioner, skärlängder och sektionsdeformation inspekteras före galvanisering.

Efter varmförzinkning kontrolleras de färdiga sektionerna för zinkbeläggningstjocklek, täckning, ytjämnhet och synliga defekter. Hörn, stansade hål och andra bearbetade områden uppmärksammas särskilt.

För bulkkonstruktionsbeställningar kan materialcertifikat, produktionskontrollprotokoll, fabriksbesiktning och tredjepartsbesiktning ordnas enligt projektets krav.

Anpassad bearbetning

Galvaniserade C Purlins kan tillverkas för att projektera ritningar, inklusive skärning med fast längd, bulthål, slitsar, hörnsnitt och annan profilförberedelse.

För solcellskonstruktioner och stora fabriksprojekt kan förstansade hål anpassas till anslutningsritningar, vilket minskar fältborrning och bibehåller konsekventa hålpositioner.

För offert, ange C-sektion, väggtjocklek, stålkvalitet, zinkbeläggning, längd, hålmönster, kvantitet och applikationsmiljö. Kust-, kemikalie- och avloppsprojekt bör också specificera förväntad drifttid och exponeringsförhållanden.

Livslängd och underhåll

Under normala utomhusförhållanden kan varmförzinkad C-garnering ge 20+ års drift beroende på zinktjocklek, atmosfärisk exponering och strukturella detaljer.

För kustnära och starkt korrosiva miljöer kan en korrekt specificerad tung zinkbeläggning ge ett längre underhållsintervall än obelagt stål. De tillhandahållna projektdata indikerar en underhållsfri period på 10–15 år för vissa kustnära eller korrosiva applikationer när beläggningsspecifikationen är korrekt vald.

Den faktiska livslängden beror på zinkbeläggningens tjocklek, korrosionskategori, fukt, saltexponering, kemisk förorening och dräneringsförhållanden.

Varmförzinkad C Purlin vs Painted C Purlin

Målat stål är beroende av färgfilmens integritet. UV-exponering, fukt, mekaniska skador och ytbehandling påverkar dess korrosionsskydd.

Varmförzinkning ger barriär- och offerskydd genom zinkbeläggningen, vilket är användbart för C-sektioner med flera böjar, kanter och anslutningshål.

För projekt utformade för 15–25 år eller längre, bör initial materialkostnad och förväntad underhållskostnad beaktas tillsammans.

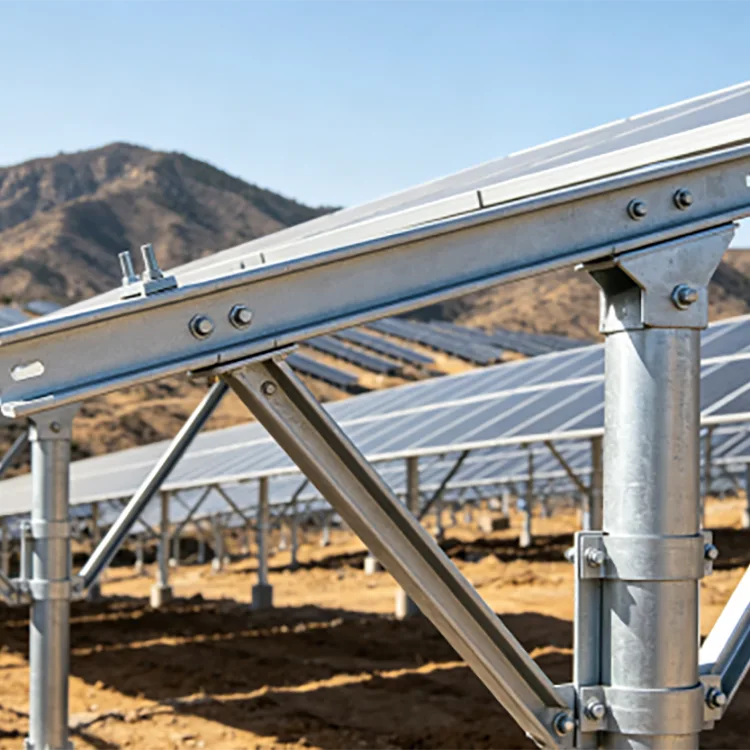

Solcellsprojekt urval

För inre solcellsprojekt med vanlig utomhusexponering är en vanlig specifikation Q235B + ≥85 μm zinkbeläggning + 1,5–2,0 mm väggtjocklek.

För fuktiga platser och boskapsrelaterade solcellsanläggningar kan 120–180 μm övervägas.

För kustnära solcellsanläggningar, hamnar och andra platser med hög korrosion kan Q355B med 200 μm eller högre zinkbeläggning väljas när det krävs av struktur- och korrosionsdesignen.

Ett solcellssystem konstruerat för en 25-årig serviceperiod bör beakta strukturella belastningar, sektionsstorlek, beläggning, fästelement, dränering och installationsdetaljer tillsammans.

FAQ

Vad används en galvaniserad C purlin till?

Den används främst för utomhus- och fuktiga stålkonstruktioner, inklusive solcellsanläggningar, fabrikstak, jordbruksbyggnader, boskapshus, kuststrukturer, kemiska anläggningar och avloppsvattenanläggningar.

Är 85 μm zinkbeläggning lämplig för utomhusbruk?

Ja, för många vanliga inre utomhusmiljöer. Områden med saltspray, aggressiva gaser, hög luftfuktighet eller kontinuerlig fukt kräver normalt en tjockare beläggning.

Varför är C purlin galvaniserad efter formning?

C-sektionen formas, skärs och stansas först, sedan varmförzinkas. Detta gör att den färdiga profilen och dess bearbetade ytor får zinkskydd efter de huvudsakliga formningsoperationerna.

Kan den galvaniserade C-tappen svetsas på plats?

Ja, men svetsning skadar den lokala zinkbeläggningen. Det drabbade området bör rengöras och repareras med en lämplig zinkrik beläggning.

Vilket är bättre för PV-projekt, Q235B eller Q355B?

Q235B är lämplig för många vanliga PV-strukturer. Q355B är mer lämpad för större spann, högre vind- eller snöbelastningar och tyngre strukturella krav. Det slutliga valet bör baseras på strukturell beräkning.

Kan du tillhandahålla förstansade C-galler?

Ja. Hålmönster, slitsar, fasta längder och hörnsnitt kan tillverkas enligt projektritningar, med huvudbearbetningen genomförd innan varmförzinkning.

Hur länge kan galvaniserad C-ring hålla sig utomhus?

Livslängden beror på miljön och zinkbeläggningen. Vanliga utomhusapplikationer kan nå 20+ år, medan kustnära och mycket korrosiva projekt kräver tjockare galvanisering och projektspecifik korrosionsbedömning.

Kan galvaniserad C-ring ersätta svart C-ring?

För utomhus- och fukttillämpningar ger den galvaniserade sektionen inbyggt korrosionsskydd. För torra inomhuskonstruktioner utan korrosionsexponering kan obelagd kallformad C-purlin vara mer ekonomisk.

Bulkförsörjning för bygg- och PV-projekt

Rongheng levererar Q235B och Q355B galvaniserade C-profiler i C80–C300-sektioner, med väggtjocklekar från 0,8–3,0 mm och zinkbeläggningsspecifikationer från standard 85 μm+ till tunga 200–275 μm kvaliteter.

Tillverkningen kan ordnas enligt projektritningar, inklusive fasta längder, stansade hål och annan erforderlig bearbetning. För stora bygg- och solcellsbeställningar kan stålkvalitet, sektionsstorlek, väggtjocklek, zinkbeläggning och projektmiljö specificeras före produktion.

För en offert, ange C-sektion, väggtjocklek, stålkvalitet, zinkbeläggning, längd, hålmönster, kvantitet och applikationsmiljö.
