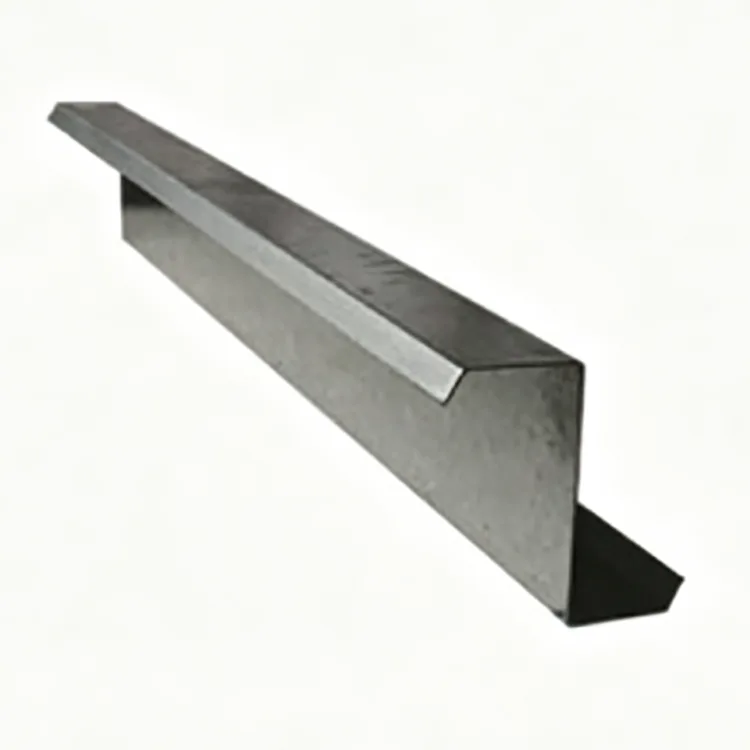

Kallformat Z-sektionsstål

Cold-Formed Z Section Steel is a cold-formed thin-wall steel section produced from hot-rolled steel strip through continuous roll forming at room temperature. The strip passes through multiple forming stands and is gradually shaped into a Z section without a high-temperature hot-rolling stage.

Kallformningsprocessen förbättrar dimensionskonsistensen och introducerar även arbetshärdning i stålet. Den resulterande sektionen kombinerar relativt låg vikt med användbar böjningsprestanda, vilket gör den allmänt använd för tak- och vägglister i lätta stålkonstruktioner.

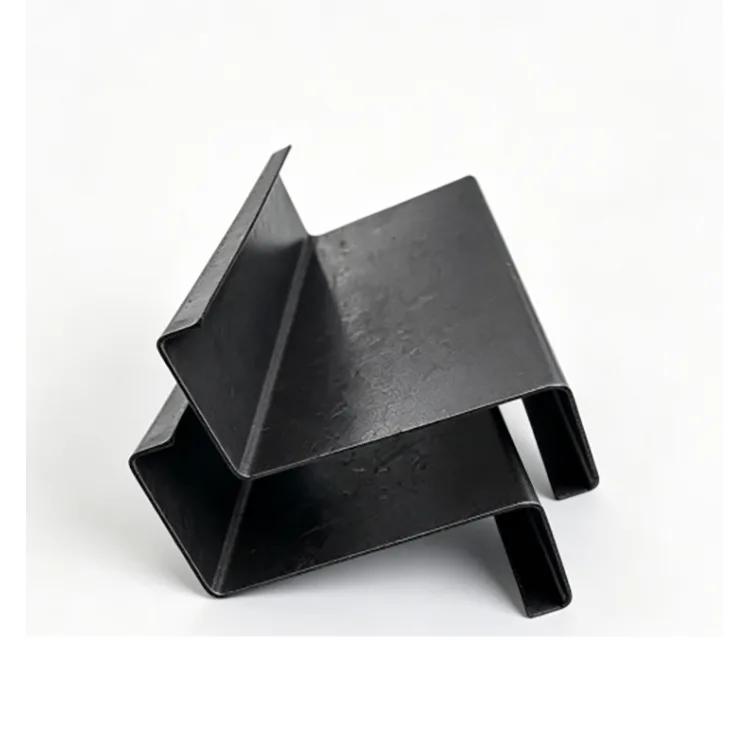

Den Z-formade profilen har en annan praktisk fördel: dess förskjutna flänsar gör att intilliggande räfflor kan överlappa varandra. Detta är särskilt användbart på tak med stor lutning där det krävs kontinuerliga räfflor runt nocken.

Rekommenderad miljö: slutna inomhusbyggnader, torra verkstäder och lager utan direkt regn, saltstänk, sur eller alkalisk frätande fukt.

Produktionsprocess

Produktionslinjen börjar med inkommande inspektion av stålspolen. Efter utjämning och uträtning passerar remsan genom flera rullformningsstationer, där den gradvis böjs till den önskade Z-formade sektionen.

Servo CNC-skärning ger den specificerade balklängden, medan automatisk stansning kan läggas till enligt konstruktionsritningarna. De färdiga profilerna genomgår sedan riktning och måttbesiktning innan klassificering, buntning och lagring.

Inspektion av stålspolar → utjämning och riktning → progressiv kallvalsformning → Z-sektionsformning → servo CNC skärning med fast längd → automatisk stansning → rätning → visuell och dimensionell inspektion → buntning och lagring

Eftersom profilen formas progressivt snarare än produceras genom konventionell varmvalsning, kan sektionsdimensioner, rakhet och hålpositioner kontrolleras kontinuerligt under produktionen.

Kärnspecifikationer

Varför använda en Z-sektion för takstolpar?

Direkt överlappning vid takåsen

Den mest uppenbara skillnaden mellan en Z-sektion och en C-sektion är formen på flänsarna. Den förskjutna Z-profilen tillåter intilliggande delar att överlappa varandra, vilket kan hjälpa till att upprätthålla kontinuitet genom taknocken.

För taklutningar över 10° är Z-galler ofta ett praktiskt val där överlappande element är en del av den strukturella designen. Detta minskar behovet av ytterligare kapning och gör installationen enklare.

Bra böjningsprestanda med lägre vikt

Det Z-formade tvärsnittet ger användbara sektionsegenskaper för bockning. I kombination med kallbearbetningshärdning gör detta att en relativt tunn sektion kan användas i lämpliga tak- och vägggarnapplikationer.

Jämfört med tyngre traditionella varmvalsade sektioner kan den lägre vikten minska transport-, lyft- och installationskraven.

Konsekvent rakhet och hålposition

Produktionslinjen använder progressiv rullformning, CNC-skärning och efterföljande riktning. Detta hjälper till att kontrollera profilens rakhet och vridning.

För räfflor med förstansade bulthål är exakt hålpositionering viktig eftersom fel kan påverka kopplingen mellan rälsen och huvudstålramen. Förstansning före leverans kan minska skär- och borrarbeten på plats.

Lägre kostnad för torra inomhusprojekt

Standardprodukten levereras som naturligt svart stål utan galvaniserad beläggning. För torra, slutna inomhusbyggnader där ytterligare korrosionsskydd inte krävs, undviker detta den merkostnad som är förknippad med galvaniserade Z-sektioner.

Om byggnaden utsätts för regn, kondens, saltstänk eller korrosiva medier bör istället en korrosionsskyddad version anges.

Bekväm skärning och svetsning

Eftersom standardprodukten inte har någon galvaniserad beläggning är konventionell skärning och svetsning enkla. Detta är användbart under inomhustillverkning och renoveringsprojekt där medlemmar kan kräva lokal justering eller anslutningsarbete.

Typiska applikationer

Produkten används huvudsakligen för:

Takstolpar i lätta stålbyggnader

Storlutande lagertak

Industriverkstadstaksystem

Inomhuslogistik och lagerbyggnader

Vägg och tak sekundär inramning

Lättviktssystem av stål

Inomhus fabriksrenoveringsprojekt

Det är ett sekundärt strukturellt element som en ränna, snarare än en ersättning för huvudpelare eller primära bjälkar i en byggnad.

Verkliga projektapplikationer

Fall 1: Z Purlins för ett inomhuslogistiklager med stor lutning

Projektet omfattade ett 50 000 m² slutet logistiklager med en taklutning på 12°. Byggnaden var helt sluten och användes i torr inomhusmiljö utan direkt regnexponering.

Huvudkraven var direkt överlappning av rälsen vid taknocken, kontrollerad stålkonstruktionskostnad, kortare installationstid och minskad risk för problem med uppriktning av takpaneler.

Det valda materialet var Q355B kallformat Z-sektionsstål, Z160–Z200, med 1,8–2,0 mm väggtjocklek och förstansade bulthål.

Z-sektionerna kan överlappa varandra direkt, vilket gör att nockelementen kan förbli kontinuerliga och minska skärnings- och modifieringsarbetet på plats. Installationstiden minskade med 30 %.

The low twisting of the profiles helped the color-coated steel roof panels sit more evenly, reducing gaps that could contribute to water leakage. The lighter members also reduced transportation and lifting requirements, and the overall steel-structure cost was 21% lower than the hot-rolled steel solution.

Projektet godkändes och har förblivit i drift inomhus utan rostrelaterade problem.

Fall 2: Uppgradering av lätt stålkapsling i en industriverkstad

Det andra projektet innebar renovering av en äldre fabrik. Det krävdes nya lättviktskonstruktioner av stål inne i verkstaden, med en relativt stor taklutning och en torr, ventilerad inomhusmiljö.

Den valda produkten var Q235B kallformad Z-sektionsstål, Z120–Z140.

Medlemmarna levererades färdiga för montering utan omfattande sekundär bearbetning. Den Z-formade överlappande strukturen matchade taklutningen och bidrog till att upprätthålla ett plant och stabilt inneslutningssystem.

De lätta medlemmarna hjälpte också till att hålla renoveringskostnaderna under kontroll samtidigt som installationsarbetet inne i den befintliga fabriken förkortades.

Z Avsnitt Valguide

Taklutning:

För taklutningar över 10° är Z-sektioner ett föredraget alternativ när överlappande räfflor krävs. För relativt grunda sluttningar kan även C-kanter övervägas beroende på konstruktionens utformning.

Materialklass:

Q235B är lämplig för allmänt lättvikts- och kapslingsapplikationer. För större spännvidder, högre vind- eller snölaster och mer krävande konstruktionskrav kan Q355B väljas tillsammans med lämplig sektionsstorlek och väggtjocklek.

Sektionsstorlek:

Z100–Z140 kan övervägas för lättare tak- och väggkonstruktioner. Z160–Z200 är lämplig för många standardapplikationer för lager och verkstäder. Z220–Z300 kan användas där större sektioner krävs av konstruktionen.

Väggtjocklek:

Det tillgängliga området är 1,2–3,0 mm. Den slutliga tjockleken bör bestämmas från spännvidd, rälsens avstånd, vindlast, snölast, anslutningsförhållanden och strukturella beräkningar snarare än enbart sektionsstorlek.

Miljö:

För torra, slutna inomhusbyggnader kan naturligt svart Z-stål vara ett kostnadseffektivt alternativ. I verkstäder med hög luftfuktighet eller kondens bör en lämplig rostskyddande beläggning övervägas.

För utomhusbyggnader, kustområden, regnexponerade strukturer eller jordbruksskjul rekommenderas inte den naturliga svarta stålversionen. En galvaniserad Z-sektion eller annan korrosionsskyddad lösning bör väljas.

Kallformat Z-sektionsstål vs C-sektionsstål

Valet bör i slutändan följa den strukturella designen snarare än bara taklutningen. Z-sektionens överlappande geometri är dess främsta praktiska fördel där kontinuerliga räfflade anslutningar krävs.

Fabrikskvalitetskontroll

För Z-galler är dimensionell konsistens särskilt viktig eftersom sektionerna måste ansluta exakt till huvudstålramen och takpanelerna.

Kvalitetskontrollen täcker därför stålspolen före formning, följt av kontroller under valsformning och efter kapning. Viktiga inspektionspunkter inkluderar materialkvalitet, sektionsdimensioner, väggtjocklek, rakhet, vridning, skärlängd, eggtillstånd och position för förstansat hål.

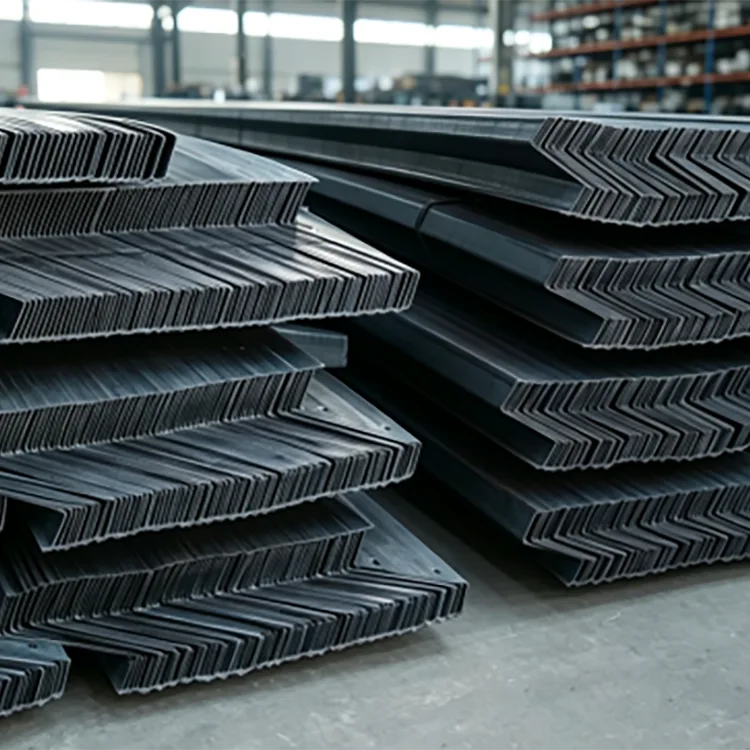

Profilerna rätas ut efter formning för att minska kvarvarande distorsion. Före leverans inspekteras färdiga delar visuellt och dimensionellt och buntas sedan efter storlek och beställningskrav.

För batchorder, bibehållande av samma materialkvalitet, sektionsspecifikation och bearbetningsparametrar hjälper till att upprätthålla överensstämmelse mellan olika produktionsbatcher.

FAQ

F1: Hur väljer jag mellan Z-sektion och C-sektionsstål?

The main consideration is the roof and connection arrangement. Z sections are particularly useful for roofs where adjacent purlins need to overlap and continue through the ridge, especially on larger roof slopes. C sections have broader general applicability and can be used for shallower roof slopes depending on the structural design.

F2: Är kallformat Z-sektionsstål lätt att vrida?

En korrekt tillverkad Z-sektion går igenom progressiv formning, dimensionering och uträtning för att kontrollera vridning och deformation inom tillämpliga standardkrav. Den valda sektionsstorleken, väggtjockleken, spännvidden och installationsmetoden påverkar också dess prestanda.

F3: Behöver Z purlin målas inomhus?

För en torr, ventilerad inomhusmiljö utan betydande kondens kan den naturliga svarta stålytan användas utan ytterligare beläggning om projektkraven tillåter det. För fuktiga verkstäder eller områden med frekvent kondensering rekommenderas en rostskyddande beläggning.

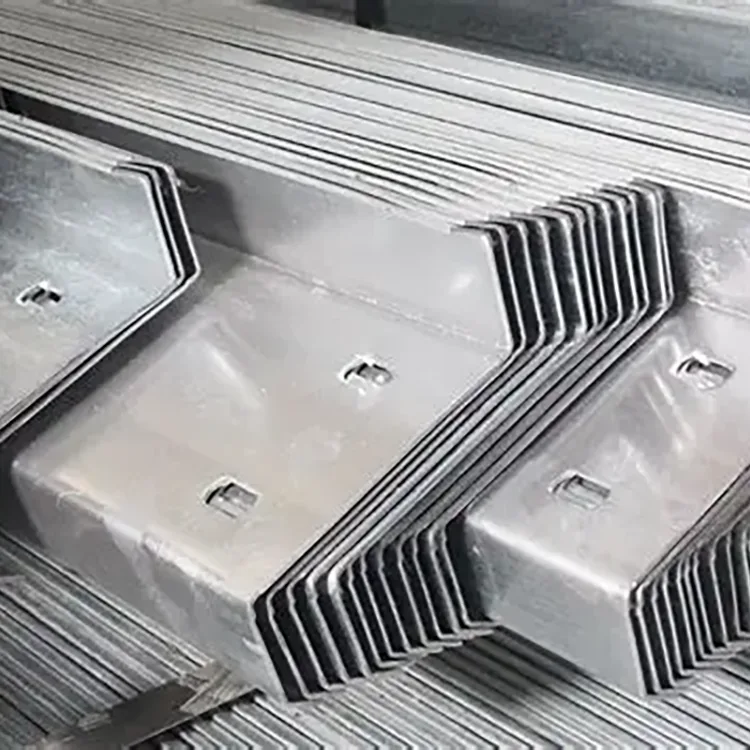

F4: Kan Z-sektioner levereras med förstansade hål?

Ja. Bulthål kan stansas enligt konstruktionsritningarna innan profilerna skickas. Hörnsnitt och vinklade ändsnitt kan också tillverkas enligt erforderliga anslutningsdetaljer.

F5: Kan längden anpassas?

Ja. Standardförsörjningen är i allmänhet inom 6–12 m, medan icke-standardiserade fasta längder kan produceras enligt projektritningar och skärkrav.

F6: Kan naturligt svart Z-sektionsstål användas utomhus?

Det rekommenderas inte för direkt exponering utomhus, regn, kustsaltspray eller korrosiva miljöer. Under dessa förhållanden bör galvaniserade eller på annat sätt korrosionsskyddade Z-sektioner övervägas.
