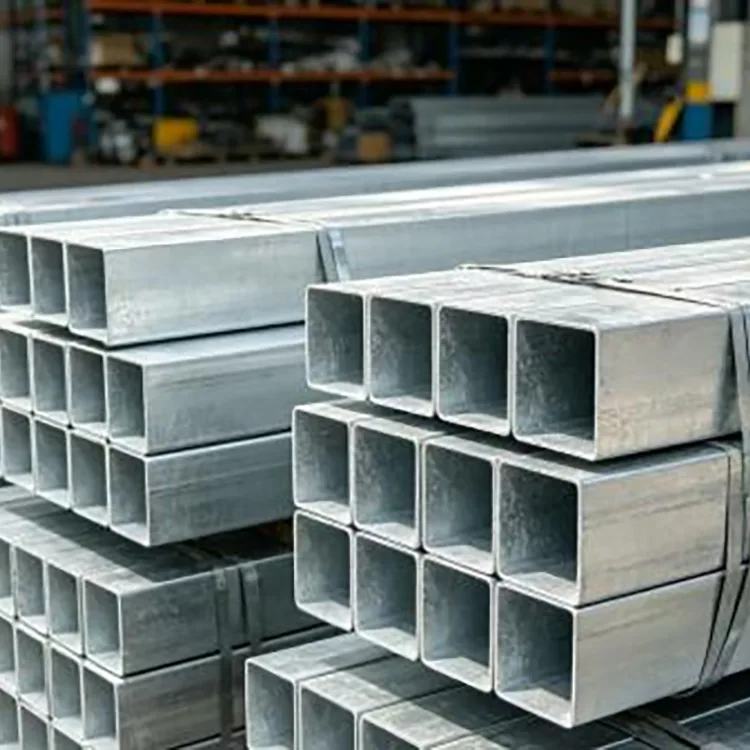

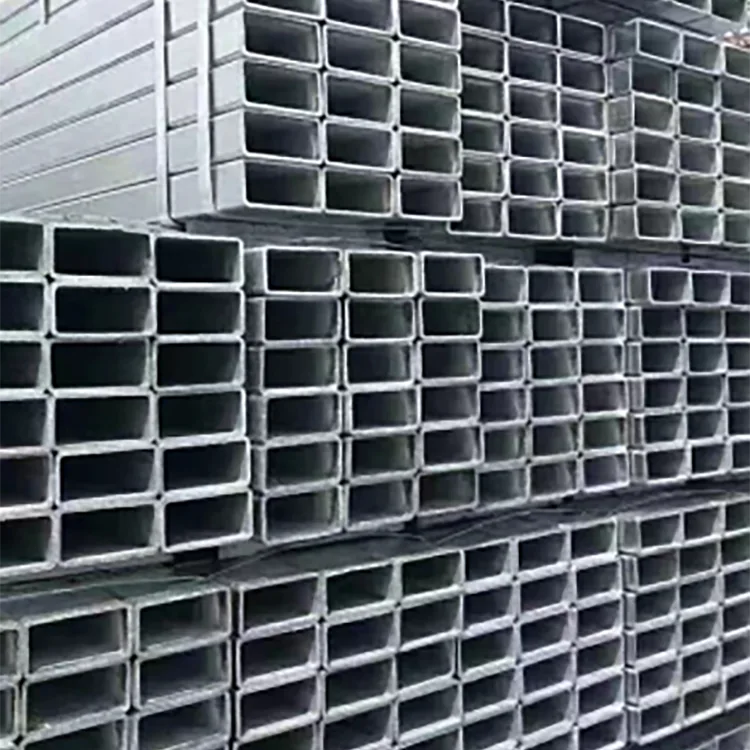

Zink-aluminium-magnesiumbelagt rektangulärt stålrör

Den största fördelen med ett zink-aluminium-magnesiumbelagt rektangulärt stålrör är dess kontrollerbara förhållande mellan bredd och höjd. Jämfört med ett runt rör kan en sida ge en bredare monteringsyta; jämfört med ett fyrkantsrör kan sektionen väljas för att bättre passa tillgängligt installationsutrymme och lastriktning.

För konstruktionsapplikationer är den längre sidan vanligen anordnad i den riktning där större böjstyvhet krävs. Den faktiska sektionsstorleken och väggtjockleken bör fortfarande bekräftas från den strukturella belastningen och spännvidden snarare än att väljas av enbart utseende.

Storleksintervall

Speciella bildförhållanden, väggtjocklekar och längder kan tillverkas enligt ritningar och projektkrav.

Varför använda Zn-Al-Mg-beläggning?

Det zink-aluminium-magnesiumbelagda rektangulära stålröret ger korrosionsskydd genom ett zinkbaserat legeringsskikt som innehåller aluminium och magnesium. Jämfört med vanliga zinkbeläggningar kan legeringssystemet erbjuda förbättrat korrosionsbeteende i många utomhusmiljöer.

En annan praktisk egenskap är dess beteende kring små ytor med beläggningsskador. Korrosionsprodukter från den omgivande beläggningen kan hjälpa till att bromsa korrosion från lokaliserat exponerat stål. Detta är användbart för produkter som kräver skärning, borrning eller annan tillverkning på plats, även om större skadade områden och svetsade sektioner fortfarande kan behöva lämplig reparationsbehandling.

Val av sektion och väggtjocklek

Olika applikationer kräver olika kombinationer av bredd, höjd och väggtjocklek.

En sektion på 40 × 60 mm kan övervägas för lättare sekundärelement, utrustningsramar och hjälpstöd.

En 50 × 100 mm sektion är lämplig för många vanliga stöd- och ramapplikationer där en relativt hög rektangulär sektion är att föredra.

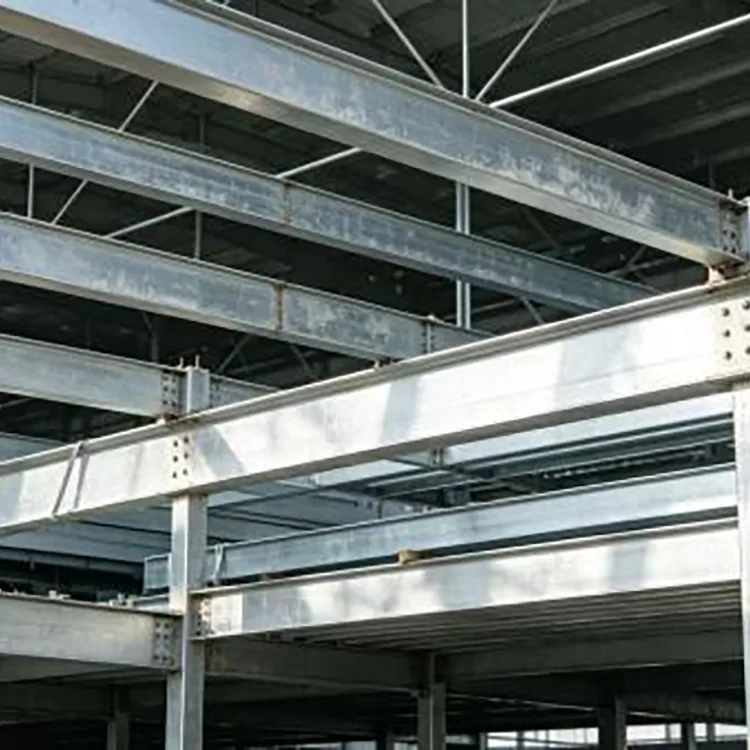

Större sektioner som 60 × 120 mm eller 80 × 120 mm kan övervägas för tyngre balkar, större utrustningsramar och andra applikationer som kräver större sektionsstyvhet.

För tyngre belastningar eller längre spännvidder kan sektioner på 80 × 160 mm och över specificeras, men den slutliga storleken bör verifieras genom strukturell beräkning.

Väggtjocklek bör väljas på samma sätt. Tunnväggigt material kan räcka för korta, lätta inramningar, medan 1,8–2,0 mm och tjockare sektioner är vanligare för allmänt konstruktionsarbete utomhus. Tung belastning, långa spann och höga vindförhållanden kan kräva 2,5–3,0 mm eller tjockare material.

Typiska applikationer

Solcellsprojekt

Används för PV-stödramar på taket, hjälpelement för solceller och andra solcellskonstruktioner utomhus där en rektangulär sektion passar installationslayouten.

Gardinvägg och dekorativa strukturer

De plana ytorna på det rektangulära röret är bekväma för ramanslutningar, beklädnadsstöd, dekorativa stålverk och arkitektoniska strukturer.

Ramar för industriell utrustning

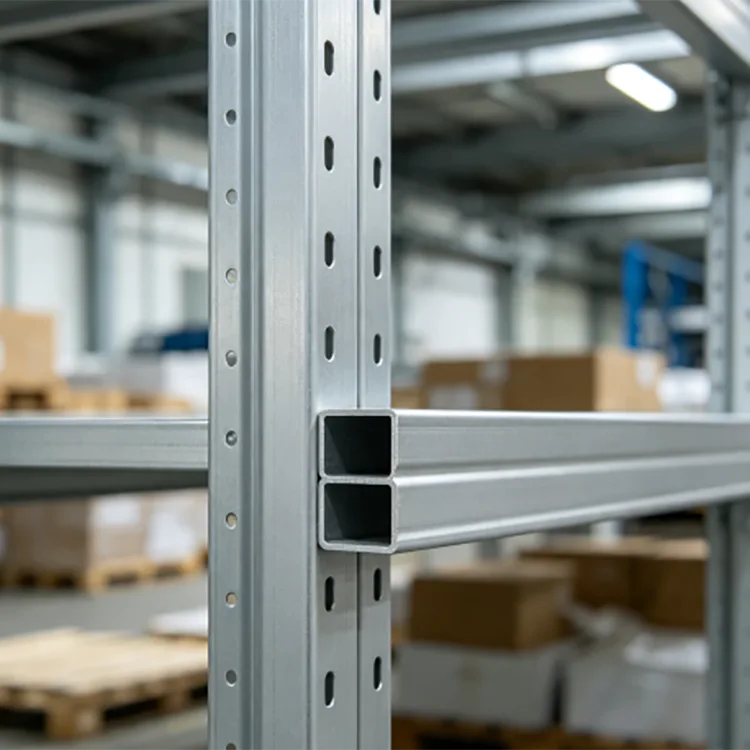

Tillämplig för automationsutrustning, lagersystem, ramar för produktionslinje, arbetsstationer och maskinstödstrukturer.

Kommunala och infrastrukturprojekt

Används för skyddsräckesramar, gångvägsstöd, belysningskonstruktioner, extra brokomponenter och andra utomhustillverkade stålverk.

Fabriker och jordbruksstrukturer

Lämplig för sekundära stålelement, växthusramar, utrustningsskydd, gårdsstrukturer och skyddsramar.

Yta och tillverkning

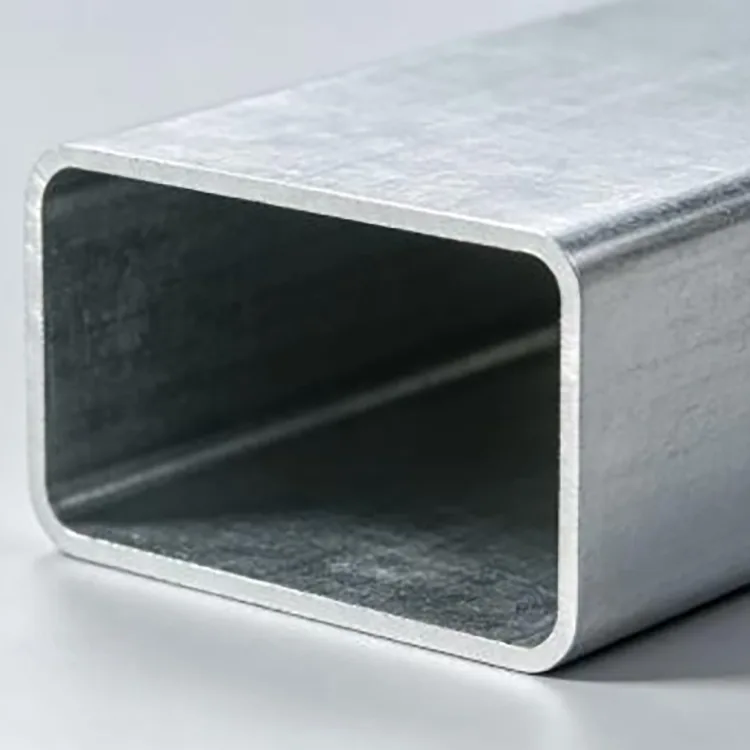

Standardytan är i allmänhet matt silvergrå med ett relativt enhetligt utseende. Röret kan levereras för direkt montering eller bearbetas före leverans.

Tillgänglig tillverkning inkluderar skärning med fast längd, borrning, ändförberedelse, fasning och annan bearbetning. Svetsning är också möjlig, men beläggningen i det uppvärmda området kommer att påverkas och bör behandlas enligt projektets korrosionsskyddskrav.

För stora projekt kan förkapning och förborrning minska arbetsplatsen och förbättra installationseffektiviteten.

Produktionskontroll

Det rektangulära röret är format av Zn-Al-Mg-belagt stålband genom valsformning och högfrekvenssvetsning, följt av dimensionering, riktning och skärning.

Produktionskontroll fokuserar på bandtjocklek, sektionsdimensioner, hörngeometri, rakhet, svetskondition och beläggningskvalitet. För strukturella beställningar kontrolleras dessa parametrar mot den överenskomna produktspecifikationen före leverans.

Korrosionsmiljö

Zink-aluminium-magnesiumbelagt rektangulärt stålrör är lämpligt för många utomhus- och fuktiga miljöer, men valet av beläggning bör återspegla den faktiska exponeringen.

Livslängden kan inte tilldelas enbart efter beläggningstyp. Saltkoncentration, fuktighet, föroreningar, beläggningsmassa, snitttjocklek, bearbetning och underhåll påverkar alla den faktiska hållbarheten.

Kvalitetsinspektion

Kvalitetskontroll kan innefatta sektionsdimensioner, väggtjocklek, rakhet, hörnskick, svetsutseende, beläggningstjocklek och yttillstånd.

För konstruktionsprojekt kan materialcertifikat och mekaniska fastighetsrapporter tillhandahållas enligt överenskommen specifikation. Ytterligare korrosions- eller saltsprayprovning kan ordnas när det är en del av kundens acceptanskrav.

Upphandlingsinformation

För offert, ange följande information:

Sektionsstorlek: till exempel 40 × 60 mm eller 50 × 100 mm

Väggtjocklek: såsom 1,5 mm, 2,0 mm eller 3,0 mm

Stålkvalitet: S390GD+ZM, S420GD+ZM eller S550GD+ZM

Längd: 6 m eller anpassad

Antal: styck eller totalvikt

Användning: PV, gardinvägg, utrustningsram, växthus eller strukturell användning

Bearbetning: skärning, borrning, svetsförberedelse eller andra krav

För projekt med spännvidd, vindlast eller andra strukturella krav, hjälper ritningar eller lastinformation att bekräfta lämplig sektion.

FAQ

F1: Vad är skillnaden mellan rektangulärt och fyrkantigt rör?

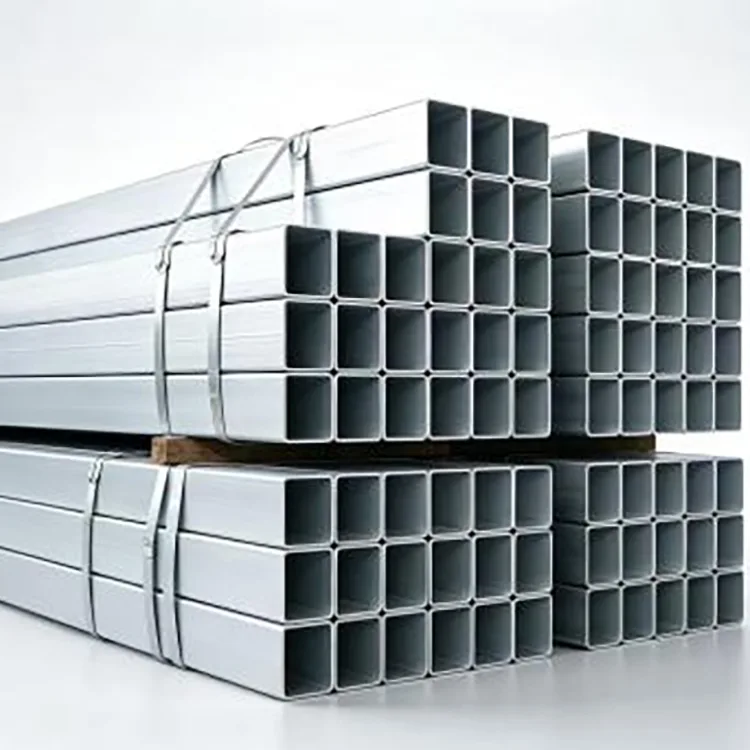

Ett rektangulärt rör har olika bredd och höjddimensioner, vilket ger större flexibilitet när det tillgängliga installationsutrymmet eller lastriktningen kräver ett specifikt bildförhållande. Ett fyrkantsrör har lika sidor och används ofta där belastnings- och anslutningsförhållandena är mer symmetriska.

F2: Varför är zink-aluminium-magnesiumbelagt rektangulärt stålrör lämpligt för rektangulära utomhusrör?

Zink-aluminium-magnesium-beläggningen ger korrosionsskydd och har ett användbart beteende kring lokaliserade beläggningsskador. Detta gör det till ett praktiskt alternativ för många utomhusstrukturer, inklusive PV-system och utrustningsramar.

F3: Kan det rektangulära röret skäras och svetsas?

Ja. Kapning, borrning och svetsning kan utföras. Eftersom dessa operationer lokalt påverkar beläggningen, bör det erforderliga skyddet för utsatta områden och svetsar bestämmas enligt miljö- och projektspecifikationen.

F4: Vilken väggtjocklek ska jag välja?

Det beror på belastning, spännvidd, stödförhållanden och installationsmiljö. Lätt sekundär inramning kan använda tunnare väggar, medan långsträckta, tunga belastningar eller högvindsstrukturer i allmänhet kräver tjockare väggar. Sektionsberäkning bör vara klar innan det slutgiltiga urvalet.

F5: Kan speciella rektangulära förhållanden anpassas?

Ja. Utöver standardstorlekar som 30 × 20 mm till 200 × 100 mm kan speciella bredd-till-höjdförhållanden, väggtjocklekar och fasta längder diskuteras enligt produktionskapacitet och ritningar.

F6: Är det lämpligt för solcellsprojekt vid kusten?

Den kan användas för kustnära PV-strukturer, men beläggningsspecifikationen bör väljas i enlighet med lokal saltexponering och nödvändig livslängd. Svåra marina miljöer kan kräva en högre beläggningsnivå eller ytterligare korrosionsskydd.

F7: Kan du tillhandahålla förskurna eller förborrade rektangulära rör?

Ja. Kapning, borrning, fasning, fasning och annan tillverkning kan ordnas före leverans för att minska bearbetningsarbetet på installationsplatsen.
