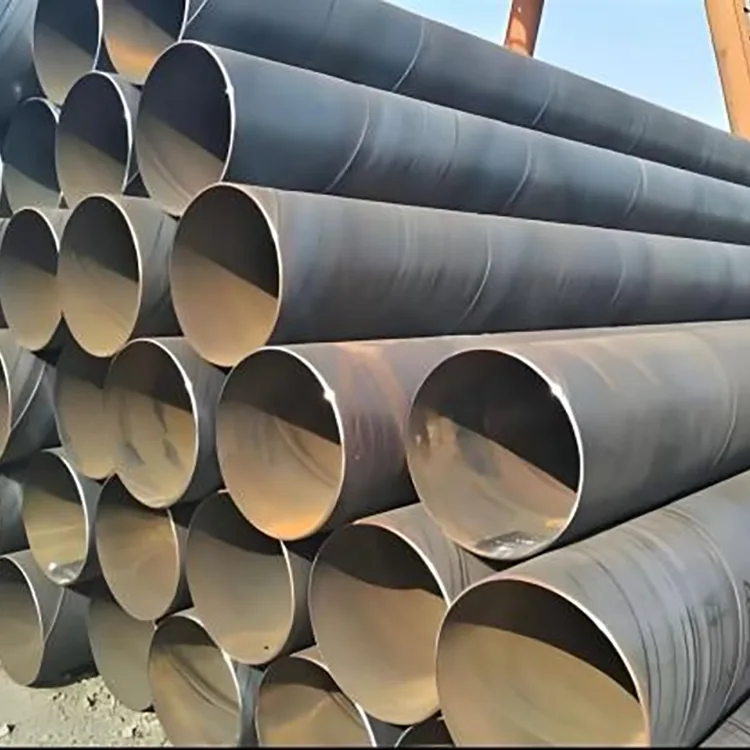

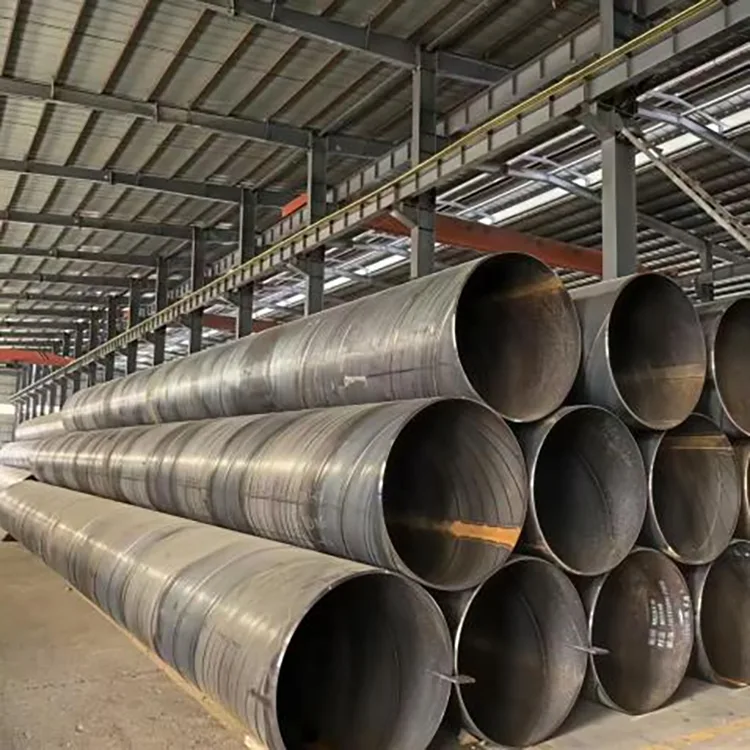

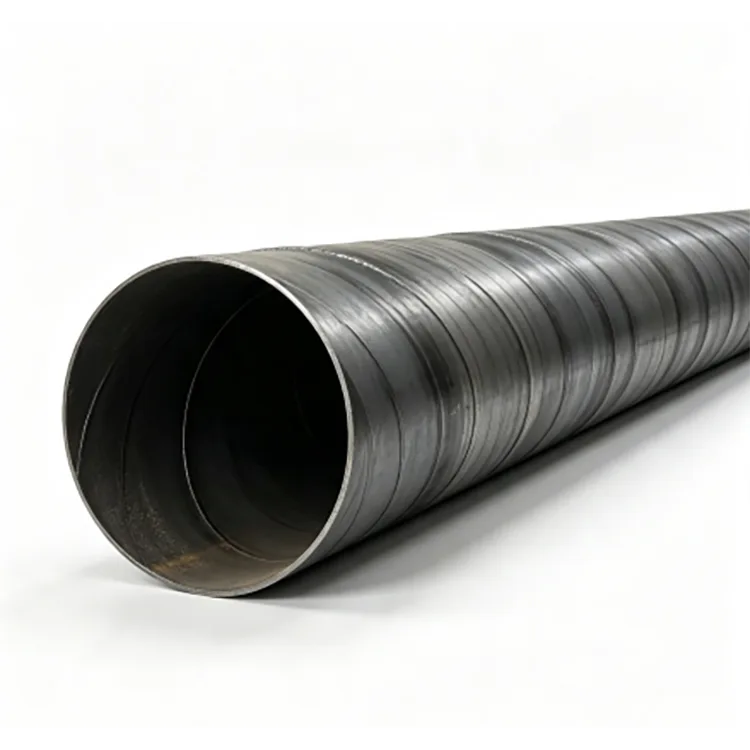

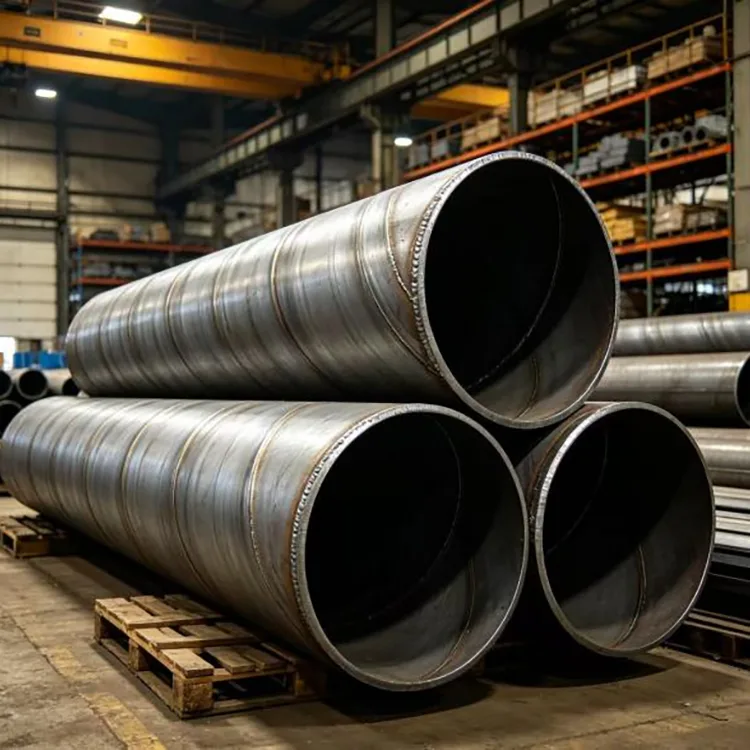

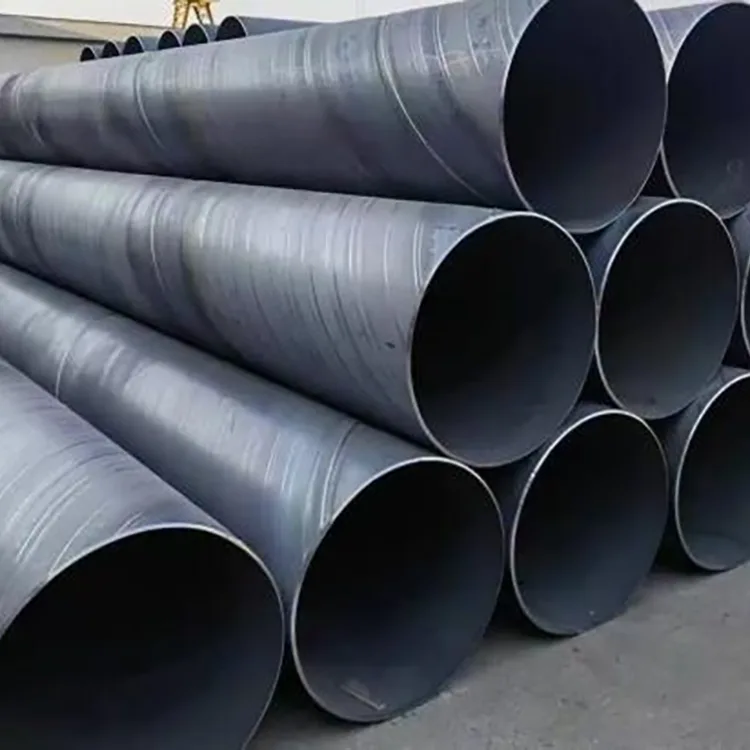

Spiralsvetsade stålrör

För rörledningar med stor diameter är det lägsta inköpspriset inte alltid den lägsta projektkostnaden. Väggtjocklek, svetskvalitet, dimensionsnoggrannhet, korrosionsskydd och inspektionsprotokoll påverkar alla installation, tryckprestanda och långsiktigt underhåll.

Rongheng Spiral Welded Steel Pipe tillverkas av kvalificerat varmvalsat stålband genom CNC-spiralformning och automatisk dubbelsidig nedsänkt bågsvetsning. Det tillgängliga diameterintervallet är 219–3 620 mm, med väggtjocklekar från 6–30 mm. Materialalternativ inkluderar Q235B, Q355B och L245–L485, som täcker vanliga kommunala, strukturella, pålnings-, vattenöverförings- och rörledningsapplikationer.

Varje produktionsorder följer en definierad inspektionsprocess som omfattar råmaterial, formning, svetsning, dimensioner, svetskvalitet, hydrostatisk provning och färdig ytas skick. För projekt som kräver extra skydd kan röret förses med skräddarsydda korrosionsskyddssystem som 3PE eller epoxikoltjärbeläggning, beroende på servicemiljön.

Fokus är okomplicerat: leverera den specificerade väggtjockleken och materialet, dokumentera nödvändiga inspektioner och leverera rörändar och beläggningsförhållanden som kan användas direkt på plats.

Nyckelfunktioner

Stort diameterområde för infrastrukturrörledningar

Spiralsvetsad konstruktion är särskilt lämplig för rör med stor diameter eftersom stålband kontinuerligt kan formas till ett brett spektrum av rördiametrar.

Rongheng levererar rör från 219 mm till 3 620 mm OD, med 6–30 mm väggtjocklek som standardproduktion. Fasta längder på 6 m, 9 m och 12 m finns tillgängliga, medan icke-standardiserade längder och speciella väggtjocklekar kan tillverkas enligt projektritningar och specifikationer.

Dubbelsidig nedsänkt bågsvetsning

Röret är tillverkat med automatisk dubbelsidig nedsänkt bågsvetsning. Formnings- och svetsprocessen kontrolleras för att bibehålla konsekvent rörgeometri och svetskvalitet längs produktionslängden.

Intern och extern svetsning utförs för att uppnå adekvat svetsgenomträngning och en konsekvent svetsfog. Svetsinspektion ingår i produktionskvalitetskontrollprocessen snarare än att endast förlita sig på visuell inspektion efter tillverkning.

Stabil väggtjocklek och tryckprestanda

För nedgrävda vatten-, dränerings- och tryckledningsprojekt är väggtjocklek en viktig inköpsspecifikation. Enbart en nominell diameter avgör inte om ett rör är lämpligt för applikationen.

Rongheng kontrollerar väggtjockleken mot tillämplig specifikation och kan dokumentera material, dimensioner och inspektionsresultat för projektacceptans. Köpare kan också specificera väggtjocklekstolerans, svetsinspektion och hydrostatiska provningskrav i köpekontraktet.

Korrosionsskydd för olika miljöer

Bare spiralsvetsade stålrör kan användas där projektet ger sin egen beläggning eller där servicemiljön inte kräver ytterligare korrosionsskydd.

För nedgrävda rörledningar, fuktiga områden, salthaltig jord eller kustprojekt kan Rongheng leverera olika externa korrosionsskyddssystem. 3PE-beläggning, epoxikoltjärbeläggning och andra specificerade system kan väljas efter markförhållanden, transporterat medium, designlivslängd och projektkrav.

För 3PE-belagda rör kan den medföljande produktionsspecifikationen innehålla krav som:

● Skalhållfasthet: ≥50 N/cm

● Vidhäftning: ≥8 MPa

Lämpligt beläggningssystem bör bekräftas mot projektspecifikationen snarare än att väljas enbart av rördiametern.

Ändfasning för svetsning på plats

Rörändar kan bearbetas med kontrollerade fasdimensioner för att matcha kundens svetsprocedur och fältskarvkrav.

Slutförberedelser kan innefatta:

● Standardfasning

● Ytbehandling

● Gradning

● Dimensionell korrigering

● Speciell slutförberedelse enligt ritningar

Detta minskar mängden förberedelser som krävs innan fältfogsvetsning, särskilt för installation av rörledningar med stor diameter.

Tekniska specifikationer

Tillverkningsprocess

Produktionsprocessen är organiserad kring de punkter som mest direkt påverkar rörkvaliteten med stor diameter.

1. Inspektion av varmvalsade stålband

Det inkommande stålbandet kontrolleras mot erforderlig materialkvalitet och produktionsspecifikation innan formning. Materialdokumentation kan tillhandahållas för projektets spårbarhet.

2. Utjämning och förberedelse

Stålbandet avjämnas innan det går in i formningsprocessen. Korrekt förberedelse av band hjälper till att upprätthålla konsekventa formningsförhållanden och rörgeometri.

3. CNC-spiralformning

Remsan formas kontinuerligt till den specificerade spiraldiametern. Formningsparametrar justeras enligt rördiameter, väggtjocklek och materialkvalitet.

4. Intern och extern nedsänkt bågsvetsning

Automatisk svetsning utförs på båda sidor av spiralfogen. Svetsparametrar kontrolleras enligt rörspecifikationen, med inspektionen fokuserad på svetskontinuitet, penetration och potentiella inre defekter.

5. Rördimensionering och rätning

Efter svetsning kontrolleras och korrigeras det färdiga röret för diameter, rundhet och rakhet inom tillämplig specifikation.

6. Avsluta bearbetningen

Rörändar kapas och fasas enligt projektets krav. Särskild slutförberedelse kan slutföras före leverans.

7. Anti-korrosionsbeläggning

Vid behov får röret det angivna externa beläggningssystemet. Beläggningens skick, vidhäftning och andra specificerade egenskaper inspekteras före frisättning.

8. Slutlig inspektion och packning

Färdiga rör genomgår dimensionella, utseendemässiga och erforderliga prestandainspektioner innan buntning, märkning och transport.

Kvalitetskontroll och inspektion

Svetsade rör med stor diameter bör köpas med mätbara inspektionskrav snarare än att endast förlita sig på ett fabriksuttalande som "hög kvalitet".

Ronghengs produktionskvalitetssystem inkluderar 16 inspektionskontrollpunkter som täcker produktionsprocessen och den färdiga produkten. De angivna produktionsdata indikerar en total kvalificeringsgrad för färdig produkt på 99,97 %.

Svetsinspektion

Produktionsspecifikationen inkluderar 100 % svetsinspektion med både röntgen- och ultraljudstestning för att identifiera svetsdefekter som inte kan bekräftas enbart genom visuell inspektion.

Den exakta NDT-metoden, acceptansnivån och rapporteringsformatet kan anpassas till tillämplig standard eller projektspecifikation.

Hydrostatisk testning

För tillämpliga beställningar av tryckrörledningar kan varje rör genomgå hydrostatisk testning vid 1,5 gånger arbetstrycket, med en hålltid på minst 5 sekunder och inget läckage under det specificerade testet.

För ett specifikt projekt bör testtryck, hålltid och acceptanskriterier bekräftas i det tekniska avtalet före produktion.

Dimensionell inspektion

Inspektionen omfattar nyckeldimensioner som:

● Ytterdiameter

● Väggtjocklek

● Rörlängd

● Rundhet

● Rakhet

● Fasmått

● Ytans skick

Detta är särskilt viktigt för rör med stor diameter eftersom dimensionsavvikelser kan öka fältinriktningen och fogsvetsningsarbetet.

Spiralsvetsade stålrör kontra små fabriksförsörjning

För ingenjörsupphandlingar är den viktiga jämförelsen inte bara leverantörens offertpris. Köpare bör jämföra materialkvalitet, faktisk väggtjocklek, NDT-täckning, hydrostatiska testkrav, beläggningsspecifikation, inspektionsdokument och leveransskick på samma tekniska grund.

Materialvalsguide

Q235B för konventionella kommunala projekt

För konventionella kommunala vattenförsörjnings-, avlopps- och avloppsledningar väljs vanligtvis Q235B där designkraven inte kräver en högre hållfasthetsklass.

Det är lämpligt när den tekniska designen prioriterar adekvat strukturell prestanda och kontrollerad materialkostnad.

Q355B för högre strukturella krav

Q355B kan övervägas för applikationer som kräver högre materialhållfasthet, inklusive vissa tunga, lågtemperatur- eller strukturella/pålningsapplikationer.

Det slutliga betyget bör väljas enligt konstruktionsbelastning, temperatur, svetskrav och tillämplig standard.

L245–L485 för rörledningsapplikationer

För olje- och gastransmissionsprojekt kan stålsorter som L245–L485 specificeras enligt den erforderliga rörledningsstandarden och designvillkoren.

För sur-service- eller vätesulfid-innehållande media bör materialvalet följa tillämpliga sour-service-specifikationer och projektkrav snarare än att anta att en rörledningskvalitet ensam ger H₂S-resistens.

Frätande och kustnära förhållanden

För kustnära, salthaltiga eller kemiskt aggressiva miljöer bör material och beläggning beaktas tillsammans.

En högre hållfasthet eller väderbeständig stålkvalitet kan specificeras där så är lämpligt, medan det externa korrosionsskyddssystemet bör väljas i enlighet med de faktiska mark-, vatten- och exponeringsförhållandena.

Typiska applikationer

Spiralsvetsade stålrör används främst där stor diameter, långdistansinstallation eller strukturell kapacitet gör kontinuerlig spiralformning praktisk.

Kommunal vattenöverföring

Vattenledningar med stor diameter för stadsvattenförsörjning, råvattenöverföring och uppgradering av infrastruktur.

Dränerings- och dagvattensystem

Lämplig för dränering med stort flöde, utsläpp av regnvatten och kommunala översvämningsledningsprojekt.

Avlopp och industrivatten

Används för avloppsvatten, processvatten och andra vätskeöverföringssystem med lågt till medeltryck när det valda materialet och det interna skyddet uppfyller mediumkraven.

Olje- och gasledningsprojekt

Rörledningskvalitet spiralsvetsade rör kan tillverkas enligt tillämpliga rörledningsspecifikationer för lämpliga transmissionstillämpningar.

Stålrörspålar

Stora spiralsvetsade rör kan också användas som strukturella rörpålar, inklusive fundament och marinrelaterad konstruktion, när den erforderliga pålstandarden och väggtjockleken specificeras.

Nedgrävda rörledningssystem

För nedgrävda applikationer bör rörval överväga externt marktryck, grundvatten, sättning, beläggningssystem, katodiskt skydd och installationsförhållanden snarare än rördiameter enbart.

Verkliga projektapplikationer

Fall 1: Urban Natural Gas Pipeline Project

För ett urbant gasledningsprojekt levererade Rongheng cirka 12 000 ton L360 spiralsvetsade stålrör med 3PE korrosionsskyddsbeläggning.

Projektet innebar komplicerade bosättningsförhållanden i en befintlig tätort. Det medföljande röret har tillverkats och belagts enligt projektets krav.

Enligt projektdriftsprotokollet var den rapporterade rörledningsläckagefrekvensen 0,7 %, med fyra års drift utan registrerade säkerhetsincidenter.

Fallet visar varför materialspårbarhet, svetsinspektion och externt korrosionsskydd måste övervägas tillsammans för nedgrävda rörledningsprojekt.

Fall 2: Urban Dagvatten Dränering Uppgradering

För ett renoveringsprojekt för stadsdränering levererade Rongheng cirka 6 800 ton spiralsvetsade stålrör, inklusive:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Rören var försedda med förstärkt epoxikoltjära rostskydd.

Projektet var avsett att ersätta åldrande avloppsledningar i tätorter som påverkats av blockering, läckage och otillräcklig dagvattenutsläppskapacitet. Efter tre års drift rapporterade projektprotokollet ingen rördeformation, läckage eller blockering, medan det uppgraderade systemet förbättrade dagvattendräneringsprestanda under kraftiga regn.

Urvalspunkter före beställning

Innan du begär en offert för Spiral Welded Steel Pipe, ge leverantören följande information:

1. Rörstorlek

Ange ytterdiameter och önskad väggtjocklek snarare än endast diameter.

2. Transporterat medium

Vatten, avlopp, gas, olja och industrivätskor kan kräva olika material, inre skydd och inspektionskrav.

3. Arbetstryck

Ange designtryck och driftstemperatur där så är tillämpligt så att väggtjocklek och testkrav kan granskas korrekt.

4. Installationsmiljö

Ange om röret är nedgrävt, ovan jord, under vatten, kustnära, salt-jord eller utsatt för kemisk korrosion.

5. Beläggningskrav

Ange 3PE, epoxikoltjära, blankt stål eller annat beläggningssystem, tillsammans med beläggningstjocklek och inspektionskrav.

6. Rörlängd och ändförberedelse

Bekräfta 6 m, 9 m, 12 m eller anpassade fasta längder, tillsammans med fasmått och krav på fältsvetsning.

7. Besiktning och dokumentation

För större projekt, inkludera materialcertifikat, dimensionsrapporter, NDT-rapporter, hydrostatiska testprotokoll och beläggningsinspektionsrekord i inköpsspecifikationen.

Anpassad tillverkning och projektförsörjning

Rongheng stödjer skräddarsydd produktion för ingenjörsbeställningar snarare än att begränsa utbudet till standardlagerstorlekar.

Tillgängliga alternativ inkluderar:

● Ytterdiametrar som inte är standard

● Speciella väggtjocklekar

● 6–12 m fasta längder och andra angivna längder

● Avfasning av röränden

● Speciell slutförberedelse

● 3PE och andra anti-korrosionsbeläggningssystem

● Beläggning av epoxikoltjära

● Specialrördelar och tillverkade sektioner enligt ritningar

● Projektspecifik besiktning och dokumentation

För stora beställningar kan produktions- och leveransscheman koordineras enligt projektinstallationssekvenser.

Fabriksinspektion och köparsupport

För stora infrastrukturorder kan köpare ordna fabriksinspektioner och granska produktions- och inspektionsregister före leverans.

Rongheng tillhandahåller:

● Förbeställ tekniskt urvalsstöd

● Specifikationsgranskning

● Uppdateringar av produktionsförlopp

● Arrangemang för fabriksinspektion

● Material och inspektionsdokumentation

● Transportkoordinering

● Installationsrelaterad teknisk konsultation

● Teknisk support efter försäljning

För större projekt kan produktionsutvecklingen också följas genom visuella uppdateringar så att köpare kan koordinera leverans- och platsinstallationsscheman i förväg.

FAQ

Q1. Vad är skillnaden mellan spiralsvetsade stålrör och raksvetsade rör?

Den är formad av stålband till en spiralform och svetsad längs spiralfogen. Denna tillverkningsmetod är särskilt praktisk för rör med stor diameter.

Svetsade rör med rak söm använder en längsgående svets och väljs vanligtvis för olika diameterintervall och applikationskrav. Ingendera konstruktionen är automatiskt bättre för varje projekt; diameter, väggtjocklek, tryck, installationsmetod, materialkvalitet och tillämplig standard bör avgöra valet.

Q2. Vilka storlekar på rör levererar du?

Standardproduktionsområdet är 219–3 620 mm ytterdiameter och 6–30 mm väggtjocklek. Standard fasta längder inkluderar 6 m, 9 m och 12 m, med icke-standardiserade längder och speciella väggtjocklekar tillgängliga för projektorder.

Q3. Kan du tillverka icke-standardiserade spiralsvetsade stålrör?

Ja. Anpassad produktion kan täcka diameter, väggtjocklek, fast längd, avfasning av röränden, speciell ändförberedelse, beläggning och andra krav som visas på tekniska ritningar.

Q4. Kan Pipe användas för nedgrävda rörledningar?

Ja. Det är allmänt tillämpligt på nedgrävt vatten, dränering och andra rörledningssystem när rörets väggtjocklek, materialkvalitet, extern beläggning, installationsmetod och strukturella beräkningar uppfyller projektkraven.

För nedgrävda rörledningar bör köpare vara särskilt uppmärksamma på markförhållanden, grundvatten, sättning, korrosionsskydd och fältfogbehandling.

F5. Hur undviker jag att köpa ett rör med otillräcklig väggtjocklek?

Bedöm inte produkten endast efter nominell storlek eller vikt. Ange erforderlig väggtjocklek och tillämplig tolerans i köpekontraktet, och begär materialcertifikat och måttbesiktningsprotokoll.

För stora projekt kan inkommande inspektion även innefatta slumpmässiga väggtjockleksmätningar på flera positioner på röret.

F6. Vilken svetsinspektion kan tillhandahållas?

Produktionsspecifikationen stöder 100 % röntgen- och ultraljudssvetsinspektion, med tillämplig acceptansnivå som bestäms av relevant standard eller projektspecifikation.

Inspektionsrapporter kan tillhandahållas som en del av projektets kvalitetsdokumentation.

F7. Tillhandahåller du hydrostatisk testning?

Ja. För tillämpliga beställningar av tryckrörledningar kan hydrostatisk testning utföras rör för rör vid 1,5 gånger arbetstrycket, med en hålltid på 5 sekunder eller mer och inget läckage under de specificerade testförhållandena.

F8. Vilken rostskyddsbeläggning ska jag välja?

Det beror på installationsmiljön och designlivslängden.

För nedgrävda rörledningar övervägs vanligtvis 3PE där starkt yttre korrosionsskydd krävs. Epoxikoltjärasystem kan också specificeras för lämpliga projekt. Kust- och saltlösningar kräver särskild uppmärksamhet vid val av beläggning, kontinuitet i beläggningen och skydd av fältfogar.

F9. Kan jag besöka fabriken innan jag lägger en stor beställning?

Ja. Köpare kan ordna ett fabriksbesök på plats som täcker produktionsområden, inspektionsanläggningar, lagring av färdiga rör och relevant kvalitetsdokumentation. Produktionsutvecklingen kan också följas genom videouppdateringar under tillverkningsperioden.

Q10. Vilken information ska jag lämna för en offert?

Ange åtminstone ytterdiameter, väggtjocklek, materialkvalitet, rörlängd, kvantitet, tillämplig standard, transporterat medium, arbetstryck, beläggningskrav och slutförberedelse.

För en komplett ingenjörsoffert är ritningar, inspektionskrav och leveransschema också användbara.

Upphandlingsanmärkning

För Spiral Welded Steel Pipe förtjänar fyra artiklar särskild uppmärksamhet vid upphandling: faktisk väggtjocklek, svets-NDT, hydrostatisk testning och korrosionsskyddsbeläggning.

Dessa krav kan skrivas in direkt i det tekniska avtalet så att leverantörsofferter kan jämföras på samma grund. För infrastrukturprojekt med stora volymer är köpare också välkomna att ordna fabriksinspektion och se över produktions- och inspektionsprocessen före leverans.
