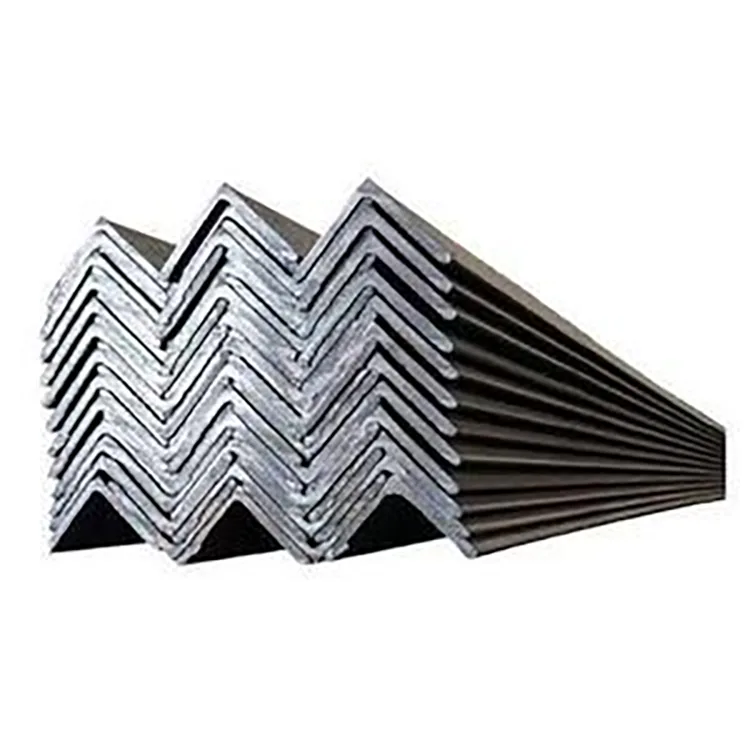

Hot-Rolled Steel Angle, även känd som vinkeljärn, är en L-formad konstruktionssektion som produceras genom valsning av uppvärmt stålämne. Den finns tillgänglig i lika och ojämlika konfigurationer, med Q235B och Q355B som de viktigaste stålsorterna.
90°-sektionen ger två vinkelräta ben för svetsning, bultning, stagning, förstärkning och stöd. Jämfört med platt stång ger vinkelsektionen större strukturellt djup och två anslutningsytor, vilket gör den lämplig för ett brett utbud av tillverkade stålkomponenter.
| Punkt | Specifikation |
| Produkt | Varmvalsad stålvinkel |
| Stålkvalitet | Q235B, Q355B |
| Profil | Lika vinkel, ojämn vinkel |
| Lika vinkelområde | 20×20–200×200 mm |
| Ojämnt vinkelområde | 32×20–160×100 mm |
| Tjocklek | 2,5–24 mm |
| Standardlängd | 6 m, 9 m, 12 m |
| Anpassad längd | 1–18 m |
| Yta | Svart varmvalsad |
| Ytbehandling | Svart, varmförzinkad, elgalvaniserad, målad |
| Bearbetning | Kapning, borrning, stansning, bockning, fasning, slipning, avkalkning |
| Kinesisk standard | GB/T 706-2016 |
| Exportstandarder | EN, ASTM, JIS och andra överenskomna specifikationer |
| Exportera betyg | S235JR, S355JR, A36 omfattas av projektkrav |
Tillgängliga mått och teoretiska vikter varierar med den valda lika eller ojämna vinkelbeteckningen. För offert, specificera de exakta benmått och tjocklek som krävs för projektet.

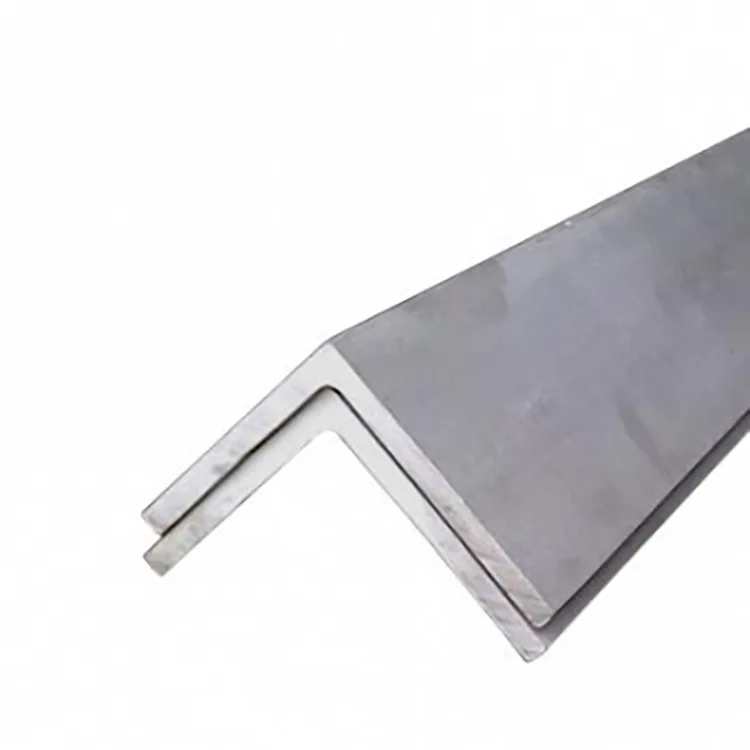

Lika vinkel har två ben av samma bredd och används ofta där anslutningen eller lastarrangemanget är symmetriskt. Den är lämplig för hängslen, ramar, ställningar, stöd och allmänt tillverkade strukturer.
Ojämn vinkel har olika benbredd. Det är användbart när en anslutningsyta behöver mer bär- eller fästyta, medan det andra benet måste passa ett smalare utrymme.
För konstruerade beställningar är den exakta sektionsbeteckningen mer användbar än en allmän beskrivning som "stål med stor vinkel."
Q235B används vanligen för allmän konstruktionstillverkning, utrustningsramar, stöd, skyddsräcken och andra komponenter där den specificerade designstyrkan kan uppfyllas med den valda sektionen.
Q355B ger en högre specificerad sträckgräns och kan väljas när konstruktionen kräver högre materialhållfasthet. Stålkvaliteten bör beaktas tillsammans med sektionsstorlek, tjocklek, belastning och anslutningsdesign.
Lämplig lönegrad och sektion bör därför bekräftas mot den strukturella beräkningen snarare än att väljas enbart efter betyg.
Den grundläggande produktionsvägen är:
Stålämne → uppvärmning → grovvalsning → mellanvalsning → slutvalsning → dimensionering → rätning → skärning → inspektion → buntning
Den L-formade sektionen formas direkt genom en serie rullningspassager. Efter valsning kontrolleras den färdiga vinkeln för dimensioner, rakhet, längd och yttillstånd innan den buntas för lagring eller transport.
Den svarta standardytan innehåller normal varmvalsande våg. Beroende på den slutliga applikationen kan materialet i efterhand målas, galvaniseras eller på annat sätt behandlas.
Varmvalsad vinkel och kallformad vinkel produceras av olika processer och används för olika strukturella krav.
Varmvalsad vinkel valsas från uppvärmt ämne och specificeras vanligtvis för konstruktionsstål, stag, stöd och tillverkade komponenter där en valsad sektion krävs.
Kallformad vinkel framställs genom att böja stålband vid rumstemperatur och är vanligtvis förknippad med lättare sektioner och applikationer där tunt material är acceptabelt.
För ett konstruktionsprojekt bör sektionen följa ingenjörsritningen och tillämplig standard istället för att bytas ut enbart utifrån materialpris.
Platt stång har ett enda platt tvärsnitt och används vanligtvis för plattor, remmar, förstärkningslister och andra plana komponenter.
Vinkelstål har två vinkelräta ben, vilket ger två anslutningsytor och en rätvinklig profil. Detta gör den lämplig för stag, hörn, stöd och förstärkningar där en platt sektion inte skulle ge den erforderliga geometrin.
Varmvalsad stålvinkel används i byggnads-, industri- och infrastrukturtillverkning där en L-formad konstruktionssektion krävs.

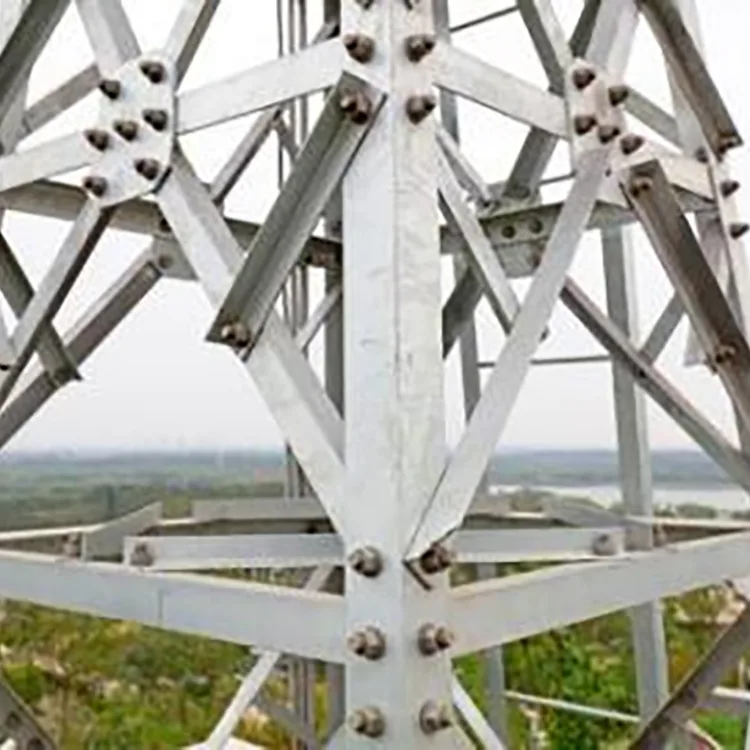

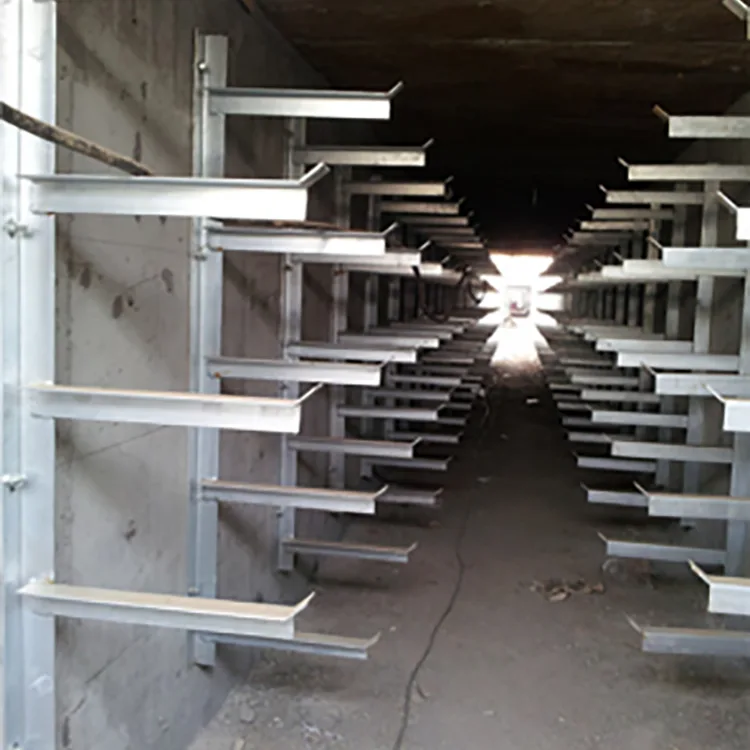

I solcellsprojekt kan vinkelstål användas för stag, anslutningselement, armering och utvalda stödkomponenter. Den erforderliga sektionen beror på beräknad last, spännvidd, anslutningsmetod och installationsförhållanden.
Vid exponering utomhus bör korrosionsskydd anges tillsammans med stålsektionen. Svart varmvalsad vinkel kan kräva en separat skyddsbeläggning, medan varmgalvaniserad vinkel ger en zinkbeläggning för utsatta applikationer.
För distribuerade solcellsprojekt levererades 40×40 mm och 50×50 mm varmvalsad stålvinkel för utvalda stöd- och förstärkningskomponenter. Materialet behandlades därefter för utomhuskorrosionsskydd och användes i takinstallationer.
Enligt den bifogade projektjournalen visade strukturer som använde den galvaniserade versionen ingen utbredd synlig rost eller deformation efter fem års drift.
Varmvalsad stålvinkel kan levereras som standard rakt lager eller bearbetas före leverans enligt projektritningen.
När galvanisering krävs slutförs normalt huvudskärnings-, borr- och tillverkningsarbetet före varmförzinkning. Detta minskar mängden beläggningsreparation som krävs efter tillverkning.

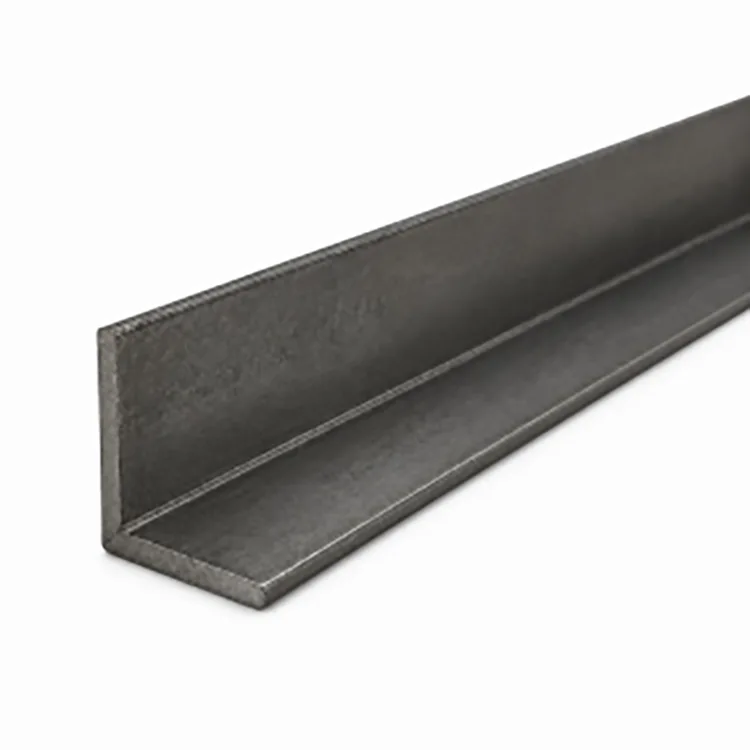

Black Hot-Rolled Steel Angle levereras utan korrosionsskyddande beläggning och kan användas direkt där projektmiljö och beläggningssystem tillåter.
För utomhus- eller fuktiga miljöer kan målning eller varmförzinkning specificeras enligt de erforderliga serviceförhållandena. Ytbehandlingskravet bör ingå i inköpsspecifikationen tillsammans med stålkvalitet och sektionsstorlek.
Materialinspektion omfattar specificerad stålkvalitet och sektion före besiktning av färdig produkt.
Viktiga dimensionskontroller inkluderar benmått, tjocklek, rakhet och längd. Ytan kontrolleras också för synliga defekter, medan sprickor, laminering och betydande deformation kräver särskild uppmärksamhet eftersom de kan påverka tillverkning och strukturell användning.
Vid projektorder kan materialcertifikat och kontrollprotokoll levereras enligt överenskomna krav. Tredjepartsbesiktning kan också ordnas när så anges.
Vår leveranskedja i Tianjin Daqiuzhuang stöder inköp av varmvalsad stålvinkel tillsammans med skärning, borrning, bockning, galvanisering och exportlogistik.
Q235B och Q355B finns tillgängliga, med exportkvaliteter som S235JR, S355JR och A36 med förbehåll för den erforderliga specifikationen, mekaniska egenskaper och certifiering.
Standard- och projektspecifika längder kan ordnas och överenskommen bearbetning kan slutföras innan leverans. Materialcertifikat, besiktningsprotokoll och tredjepartsbesiktning kan också samordnas enligt orderkraven.
För exportförsändelser kan paketerad packning, containerlastning och dokumentation ordnas genom Tianjins försörjnings- och logistiknätverk.
Lika vinkel har två ben av samma bredd. Ojämn vinkel har olika benbredd och används där de två anslutningsytorna kräver olika dimensioner.
Lika vinklar finns tillgängliga från cirka 20×20 mm till 200×200 mm, medan ojämna vinklar varierar från cirka 32×20 mm till 160×100 mm, med tjocklekar från 2,5–24 mm.
Ja. Båda kvaliteterna kan levereras enligt erforderlig sektion, projektspecifikation och tillämplig standard.
Dessa kvaliteter kan diskuteras för exportorder, beroende på erforderlig kemisk sammansättning, mekaniska egenskaper, tillämplig standard och certifiering.
Ja. Kapning med fast längd, borrning, stansning, bockning, fasning, slipning och annan överenskommen tillverkning kan ordnas.
Ja. Varmförzinkning kan ordnas när korrosionsskydd krävs för utomhus- eller fuktservice.
Ja, när ett lämpligt korrosionsskyddssystem används. Obehandlat svart stål kommer att korrodera när det kontinuerligt utsätts för fukt och väder.
De är olika produkter och bör väljas enligt stålkvalitet, sektionsgeometri, tjocklek, tillverkningsstandard och strukturella krav snarare än enbart tillverkningstemperatur.
Ange vinkeltyp, benmått, tjocklek, stålkvalitet, längd, kvantitet, bearbetningskrav och krav på ytbehandling.
Bekräfta de angivna benmåtten, tjockleken och tillämpliga toleranser, och begär material och inspektionsdokumentation för projektorder.
Ja. Standardlängder är 6 m, 9 m och 12 m, med projektspecifika längder från ca 1–18 m tillgängliga enligt beställning.
Ja. Den kan användas för stag, anslutningselement, förstärkning och utvalda stödkomponenter. Sektionen och korrosionsskyddssystemet bör väljas i enlighet med konstruktionens utformning och platsmiljön.
