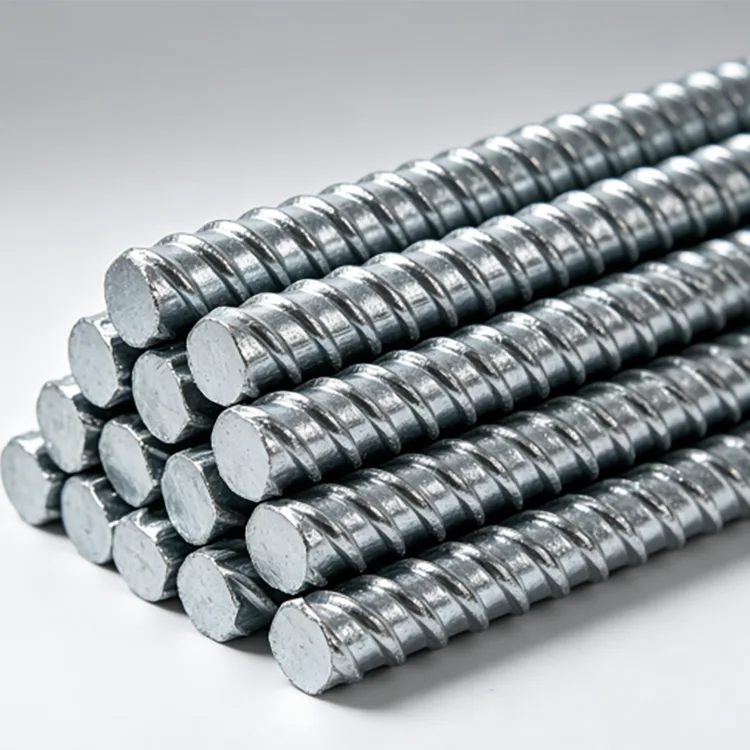

Armeringsjärn i varmförzinkat stål

Varmgalvaniserat stålarmeringsjärn är vanligt varmvalsat räfflade armeringsstål med en zinkbeläggning applicerad på den färdiga stången. Armeringsjärnet behåller sin räfflade yta och används som armering inuti eller runt betongkonstruktioner där konventionella svarta armeringsjärn kan utsättas för en högre risk för korrosion.

Huvudskälet till att specificera galvaniserat armeringsjärn är inte att öka armeringens grundläggande bärförmåga. Dess syfte är att tillföra korrosionsskydd till stålytan. Detta blir särskilt användbart i strukturer som utsätts för vatten, fukt, kloridhaltiga miljöer, förorenad jord eller upprepad vätning och torkning.

Tillgängliga kvaliteter inkluderar HRB400, HRB400E, HRB500 och HRB500E, med diametrar från Φ6 mm till Φ40 mm. Fasta längder, kapning och annan bearbetning kan ordnas för projektkrav.

Tekniska specifikationer

Rollen av galvanisering på armeringsjärn

Betong ger normalt ett visst skydd till inbäddat stål genom sin alkaliska miljö. Situationen förändras när betong utsätts för klorid, fukt, kolsyra, sprickor eller andra förhållanden som gör att korrosionsfrämjande ämnen når armeringen.

En galvaniserad beläggning lägger till ytterligare ett lager av skydd till armeringsjärnet. Zink fungerar som en fysisk barriär och kan även ge ett offerskydd när stålytan är lokalt exponerad.

Detta gör galvaniserat armeringsjärn särskilt relevant för konstruktioner där korrosion av armering skulle vara svår eller dyr att reparera efter konstruktion. Typiska exempel är kustnära infrastruktur, vattenreningskonstruktioner, brokomponenter, utomhusfundament och vissa nedgrävda konstruktioner.

Galvaniseringsprocess för armeringsjärn

Armeringsjärnet inspekteras före galvanisering för att bekräfta dess stålkvalitet, diameter och yttillstånd. Ytpreparering tar sedan bort olja, beläggningar och andra föroreningar så att zinken kan binda ordentligt till stålet.

Efter betning och flussbehandling sänks armeringsjärnet i smält zink vid cirka 450°C. Zinken reagerar med stålytan och bildar en metallurgiskt bunden galvaniserad beläggning. Efter uttag kontrolleras överskottszink, följt av kylning, passivering och slutbesiktning.

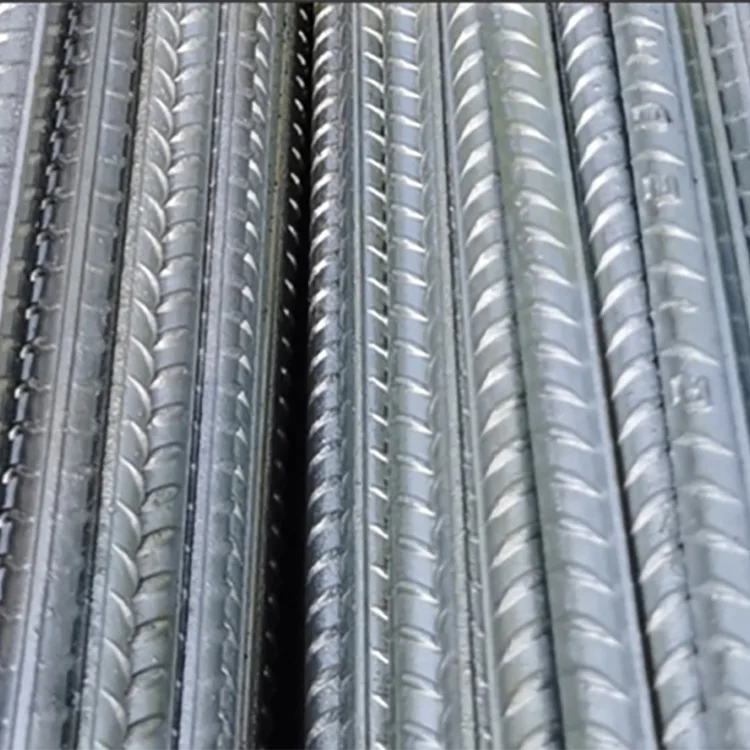

Särskild uppmärksamhet ägnas åt revbenen och dalarna i den deformerade stången. Den färdiga profilen måste förbli tydligt definierad eftersom ribborna bidrar till mekanisk låsning mellan armering och betong.

HRB400E eller HRB500E?

Valet bör följa den strukturella designen snarare än galvaniseringskravet.

HRB400 / HRB400E är lämplig för många konventionella armerade betongkonstruktioner, utrustningsfundament, kraftinfrastruktur och allmänna korrosionsskyddsprojekt. Där seismisk prestanda specificeras bör E-graden väljas när det krävs av projektdesignen och tillämplig standard.

HRB500 / HRB500E ger en högre sträckgräns och är mer lämpade för projekt med högre armeringsbehov, tyngre strukturella belastningar eller konstruktioner där armering med högre hållfasthet kan hjälpa till att optimera armeringskvantiteter.

För kustnära infrastruktur för tung last, stora projekt med förnybar energi och större korrosionsskyddsstrukturer, kan HRB500E övervägas när den specificeras av den strukturella designen.

Hur man väljer armeringsjärnsdiameter

Diametern bör bestämmas från armeringsschemat, belastningskrav, betongelementdimensioner och detaljerade regler.

Dessa intervall är upphandlingsreferenser snarare än substitut för strukturella beräkningar. En större stång är inte automatiskt bättre om den inte stämmer överens med erforderligt armeringsavstånd, betongöverdrag och anslutningsdetaljer.

Där galvaniserat armeringsjärn är meningsfullt

Kraft och förnybar energi

Galvaniserat armeringsjärn kan användas i vindturbinfundament, transformatorstationsfundament, solcellsinfrastruktur och andra utomhuskraftprojekt där armering kan utsättas för fukt och markförhållanden.

Vatten- och avloppsvattenstrukturer

Reningsverk, vattentankar, dräneringskonstruktioner, kanaler, stödkonstruktioner och andra vattenrelaterade betongarbeten kan kräva ytterligare armeringskorrosionsskydd.

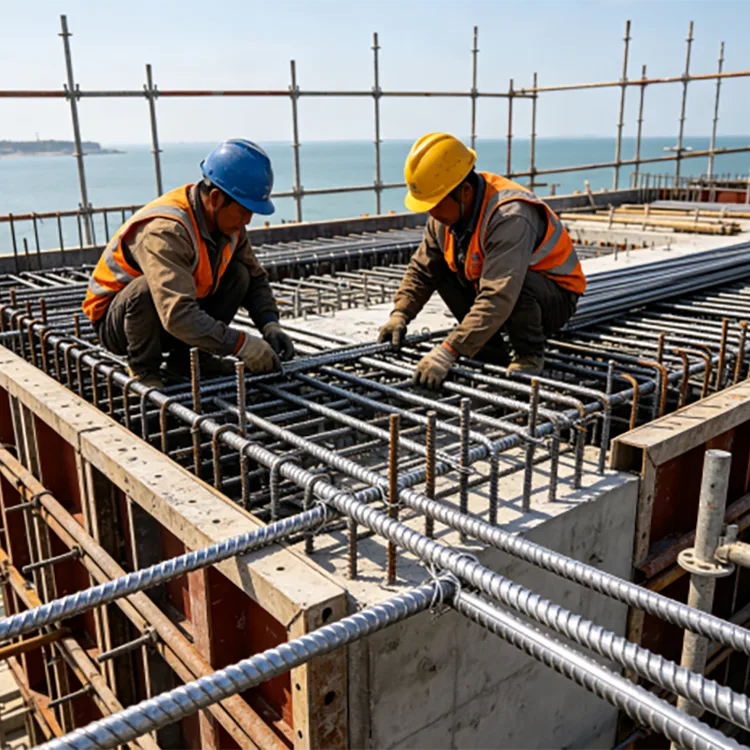

Kustinfrastruktur

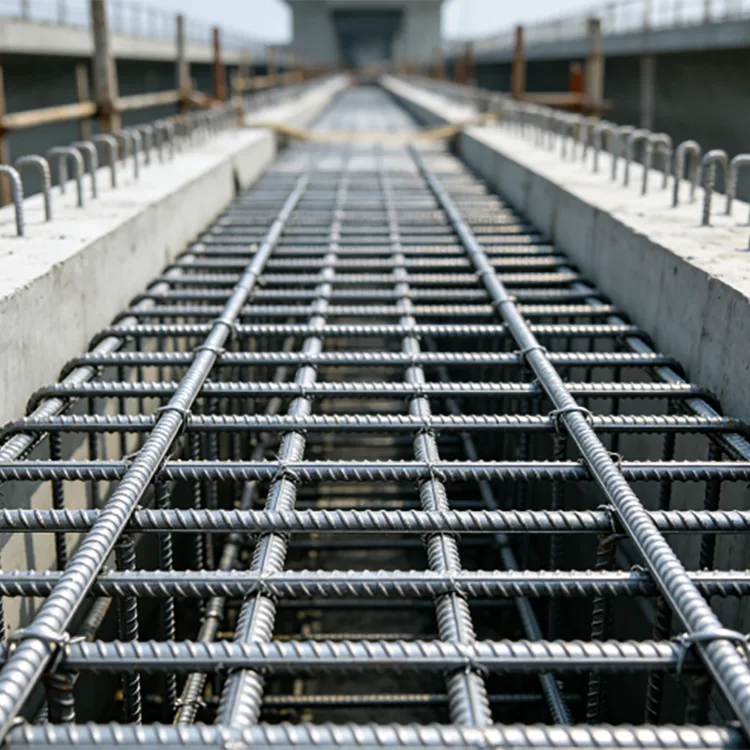

Havs- och kustbyggnader, hamnar, broar, sjöväggar och andra kloridexponerade strukturer är vanliga applikationer där korrosion av inbäddad armering kan bli ett långsiktigt underhållsproblem.

Utomhusgrunder

Utrustningsbaser, skyltfundament, gardinväggsfundament och utomhusfundament av stålkonstruktion kan använda galvaniserad förstärkning där fukt och jordexponering motiverar det extra skyddet.

Nedgrävda strukturer

Underjordiska brukskorridorer, nedgrävda utrustningsfundament och andra underklassiga betongkonstruktioner kan specificera galvaniserat armeringsjärn där markförhållanden och projektdesign identifierar armeringskorrosion som en risk.

Vad händer under skärning, bockning och svetsning?

Galvaniserat armeringsjärn kan skäras och böjas enligt armeringskonstruktionen. Tillverkningen bör dock planeras med zinkbeläggningen i åtanke.

När skärning exponerar blankt stål, bör skärområdet inspekteras och repareras med en lämplig zinkrik beläggning när så krävs enligt projektspecifikationen.

Welding also locally affects the galvanized layer. Zink bör avlägsnas från svetsområdet enligt svetsproceduren, och det drabbade området bör få lämplig korrosionsskyddsreparation efter svetsning och kylning.

Av denna anledning, när ett projekt kräver omfattande prefabricering, är det användbart att bekräfta böjnings-, skär- och svetsschemat före galvanisering snarare än att behandla all bearbetning som en eftergalvaniseringsoperation.

Galvaniserat armeringsjärn och betongförankring

Galvanisering tar inte bort ribborna från armeringsjärnet. Ribbgeometrin förblir tillgänglig för mekanisk låsning med betong.

För ett specifikt konstruktionsprojekt bör dock bindning och förankring utvärderas enligt tillämplig betongkonstruktionsstandard, stångdiameter, betonghållfasthet, täckning, utvecklingslängd och konstruktionsmetod. Det galvaniserade tillståndet bör inkluderas i projektspecifikationen snarare än att anta att varje betongdetalj automatiskt är identisk med obelagd armering.

Val av zinkbeläggning

En galvaniserad standardbeläggning på ≥85 μm kan specificeras för allmänna korrosionsskyddskrav. Där projektet har starkare exponering för saltstänk, fukt eller korrosiva förhållanden kan en tjockare beläggning upp till 275 μm diskuteras.

Beläggningskravet bör överenskommas före produktion eftersom den erforderliga zinknivån påverkar galvaniseringsprocessen, inspektionskriterier och projektkostnad.

För kustnära, marina eller kemiskt aggressiva miljöer bör zinktjocklek beaktas tillsammans med betongöverdrag, betongkvalitet, sprickkontroll, dränering och den övergripande korrosionsskyddsdesignen.

Kvalitetskontroll

Kvalitetsinspektion börjar med basarmeringsjärnet. Stålkvalitet, diameter, yttillstånd och mekaniska egenskaper kontrolleras mot inköpsspecifikationen.

Efter galvanisering inspekteras de färdiga stängerna för beläggningskontinuitet, yttillstånd, synliga defekter och zinkbeläggningstjocklek. Ribbprofilen och stångdimensionerna kontrolleras också eftersom överdriven zinkuppbyggnad inte bör störa normal hantering eller konstruktion.

För export- och ingenjörsbeställningar kan fabriksmaterialcertifikat, galvaniseringskontrollprotokoll, förpackningsdokumentation och andra överenskomna kvalitetsdokument tillhandahållas. Tredjepartsbesiktning kan också ordnas när projektet kräver det.

Projektansökan

Transformatorstation och vindkraftsstiftelse

Ett elektriskt infrastrukturprojekt valde HRB400E varmförzinkat armeringsjärn för vindturbinfundament, transformatorstationsstrukturer, hjälparmering för jordningsrelaterad konstruktion och inbäddade bärande komponenter.

Urvalet baserades på behovet av att kombinera seismiska förstärkningskrav med ytterligare korrosionsskydd under utomhusförhållanden med regn, jordkontakt och långvarig miljöexponering. Den galvaniserade ytan gav ytterligare skydd medan den räfflade stången bibehöll den erforderliga förstärkningskonfigurationen.

Varmgalvaniserat armeringsjärn vs svart armeringsjärn

Svart armeringsjärn förblir lämpligt för många konventionella armerade betongprojekt där betongsystemet och exponeringsförhållandena ger tillräckligt korrosionsskydd.

Galvaniserat armeringsjärn har en högre initial materialkostnad på grund av den extra galvaniseringsprocessen. Dess värde blir mer uppenbart när armeringskorrosion skulle skapa betydande reparationssvårigheter eller livscykelkostnader.

För upphandling bör jämförelsen därför inkludera exponeringsklass, förväntad brukstid, betongkonstruktion, underhållstillgång och konsekvenser av armeringskorrosion snarare än att endast jämföra priset per ton.

Upphandlingsinformation

För offert, ange följande information:

FAQ

Ändrar varmförzinkning armeringsjärnets styrka?

Galvaniseringsprocessen är i första hand en ytskyddsbehandling. Det färdiga armeringsjärnet måste fortfarande uppfylla de specificerade mekaniska kraven för sin stålkvalitet. Mekaniska egenskaper bör verifieras genom tillämpliga materialinspektioner och projektkrav.

Bindrar galvaniserat armeringsjärn fortfarande med betong?

Ja. De deformerade ribborna stannar kvar på stången och ger mekanisk låsning med betong. Projektspecifika förankrings- och utvecklingskrav bör fortfarande följa tillämplig konstruktionsstandard.

Kan galvaniserat armeringsjärn svetsas?

Ja, men svetsning påverkar zinkbeläggningen runt svetsen. Svetsproceduren ska ta hänsyn till den galvaniserade ytan, och skadat zinkskydd ska repareras efter svetsning.

Kan armeringsjärnet böjas efter galvanisering?

Den kan böjas när bockningsoperationen är kompatibel med stångkvalitet, diameter och projektkrav. För omfattande tillverkning är det att föredra att bekräfta böjningsschemat före galvanisering och inspektera beläggningen efter böjning.

Räcker 85 μm zinkbeläggning för kustprojekt?

Inte nödvändigtvis. Kust- och havsexponering kan kräva en högre zinkspecifikation. En beläggning upp till 275 μm kan diskuteras, tillsammans med betongöverdrag och projektets övergripande korrosionsskyddande design.

Vad är skillnaden mellan HRB400E och HRB500E?

Den största skillnaden är den angivna hållfasthetsnivån. HRB400E har en sträckgräns på minst 400 MPa, medan HRB500E har en sträckgräns på minst 500 MPa. E-beteckningen är förknippad med ytterligare krav som är relevanta för seismiska tillämpningar.

Kan galvaniserat armeringsjärn levereras i anpassade längder?

Ja. Standardlängder är 9 m och 12 m, medan fasta längder från 6–15 m kan diskuteras enligt projektschema och transportkrav.

Vilka dokument kan tillhandahållas för en ingenjörs- eller exportorder?

Materialcertifikat, produktkontrollprotokoll, galvaniseringskontrolldokumentation, packlistor och andra överenskomna export- eller projekthandlingar kan upprättas enligt inköpsspecifikationen.
