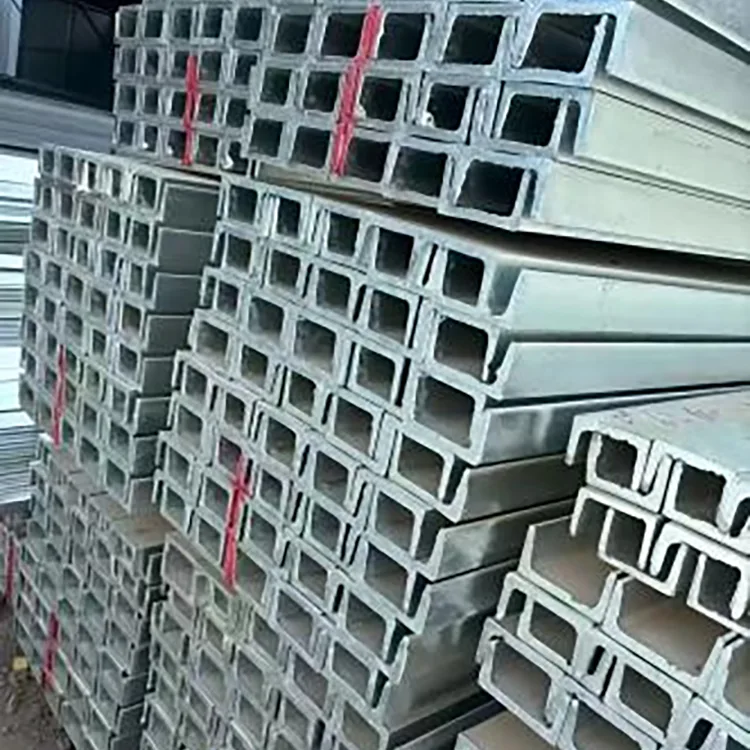

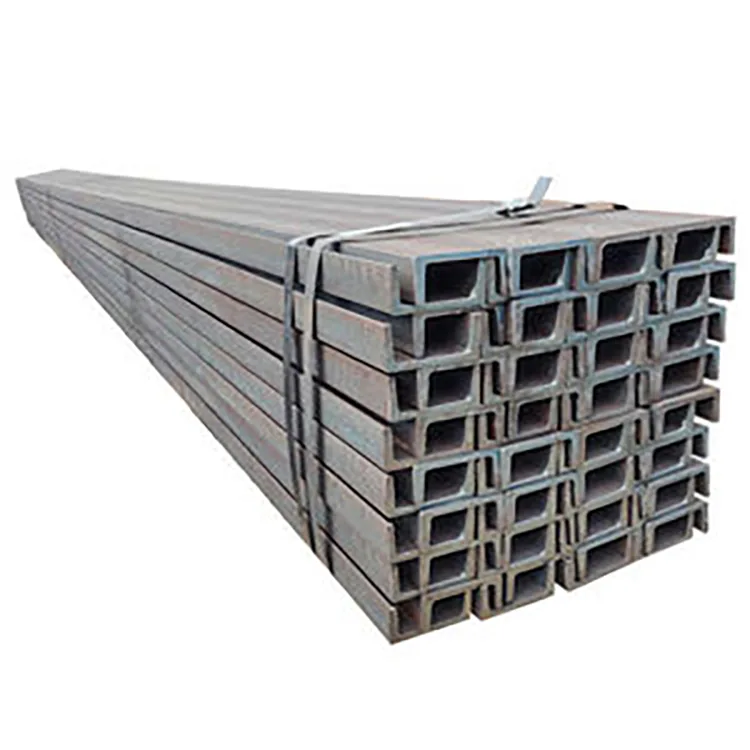

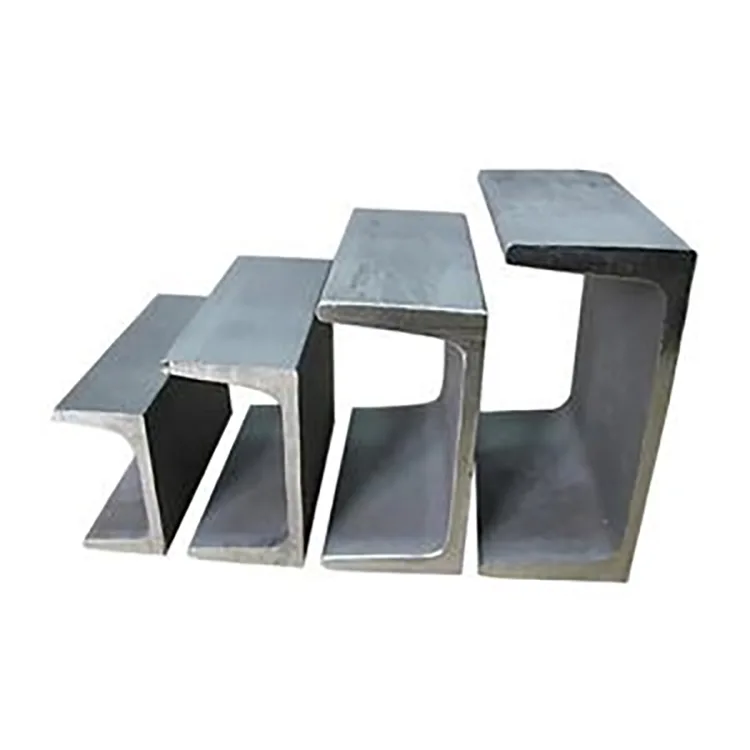

Varmgalvaniserad stålkanal är en varmvalsad U-formad stålsektion med en bana och två flänsar. De listade storlekarna inkluderar 6#, 8#, 10#, 12#, 14#a och 16#a, med Q235B och Q355B tillgängliga. Kanalen bearbetas och varmförzinkas sedan för utomhus- och korrosionsbenägna applikationer.
Den öppna U-formade sektionen ger en praktisk anslutningsyta för konsoler, bultar, stag och utrustningsstöd. Den galvaniserade beläggningen skyddar stålytan från atmosfärisk korrosion.
| Kanalstorlek | Bana × fläns × bantjocklek (mm) | Teoretisk vikt (kg/m) | Standardlängd |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5,3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6 m / 9 m / 12 m |
Övriga a/b kanalsektioner kan levereras enligt ritningar och projektkrav. Kapning, stansning, borrning, bockning och annan överenskommen bearbetning finns tillgänglig.
Q235Banvänds vanligtvis för stödramar, utrustningsstöd, lagerstrukturer, skyddsräcken och allmän ståltillverkning.
Q355Bger högre materialhållfasthet och kan specificeras för tyngre belastningar, större spännvidder och mer krävande konstruktionsapplikationer.
Materialkvalitet och kanalstorlek bör väljas tillsammans med spännvidd, last, stödavstånd och strukturell beräkning.
| Krav | Beläggningstjocklek |
| Genomsnittlig zinkbeläggning | ≥85 μm |
| Lokalt minimum | ≥65 μm |
| Skär änden | ≥45 μm |
| Kraftig korrosionsalternativ | ≥100 μm |
För kustnära, kemiska eller andra starkt korrosiva miljöer kan en tjockare zinkbeläggning specificeras enligt projektets krav.
Vid inköp ska beläggningskravet anges tillsammans med stålkvalitet, kanalstorlek och längd, till exempel:Q355B / 12# / varmförzinkad / genomsnittlig zink ≥85 μm / 6 m.
Kanalen tillverkas först och galvaniseras efter erforderlig skärning och mekanisk bearbetning.
Varmvalsat kanalstål → dimensionering och riktning → skärning/bearbetning → avfettning → betning → flussning → torkning → varmförzinkning → kyla → passivering → zinkbeläggningsinspektion → slutbesiktning → packning.
Zinkbadet hålls vanligtvis vid cirka 450°C. Zinkbeläggningen bildas genom reaktionen mellan den preparerade stålytan och smält zink.
| Ansökan | Typisk användning |
| Stålbyggnader | Stödramar, plattformar och sekundära strukturer |
| Gardinväggar | Huvudsakliga och sekundära stödmedlemmar |
| Solenergi | Mark PV-stöd, baser och utrustningsramar |
| Kommunala arbeten | Räckesfot, lampstöd och utomhuskonstruktioner |
| Kraft och kommunikation | Kabelstöd, fästen och utrustningsramar |
| Lantbruk | Växthusramar och utrustningsstöd |
| Industrianläggningar | Utrustningsställ, avloppsvattenstöd och utomhuskonstruktioner |
| Lager | Strukturella ramar, plattformar och stödsystem |
Kapning, stansning och borrning med fast längd kan normalt utföras före galvanisering så att den bearbetade delen får zinkskydd efter tillverkningen.
Om den galvaniserade kanalen kapas eller borras efter leverans ska det exponerade stålet rengöras och repareras med en lämplig zinkrik beläggning. Svetsning tar också bort zink från det uppvärmda området och kräver zinkrik reparation efter svetsning.
Inspektion kan omfatta följande artiklar:
Materialcertifikat och galvaniseringskontrollprotokoll kan tillhandahållas för projektorder. Tredjepartsbesiktning kan också ordnas vid behov.
Svart kanalstål har inget korrosionsskyddande lager av zink och kräver normalt målning eller annan skyddande beläggning för utomhusbruk. Varmförzinkat kanalstål får sin zinkbeläggning under fabriksbearbetning, vilket eliminerar behovet av en separat helytasmålningsprocess efter leverans.
För torra inomhuskonstruktioner kan svart kanal vara tillräckligt när det är tillåtet enligt projektspecifikationen. För utomhus- eller fuktexponerade konstruktioner bör erforderligt korrosionsskyddssystem specificeras tillsammans med konstruktionsdelen.
Skräddarsydda beställningar kan innefatta skärning, stansning, borrning, bockning, fasning, slipning och annan bearbetning enligt ritningar.

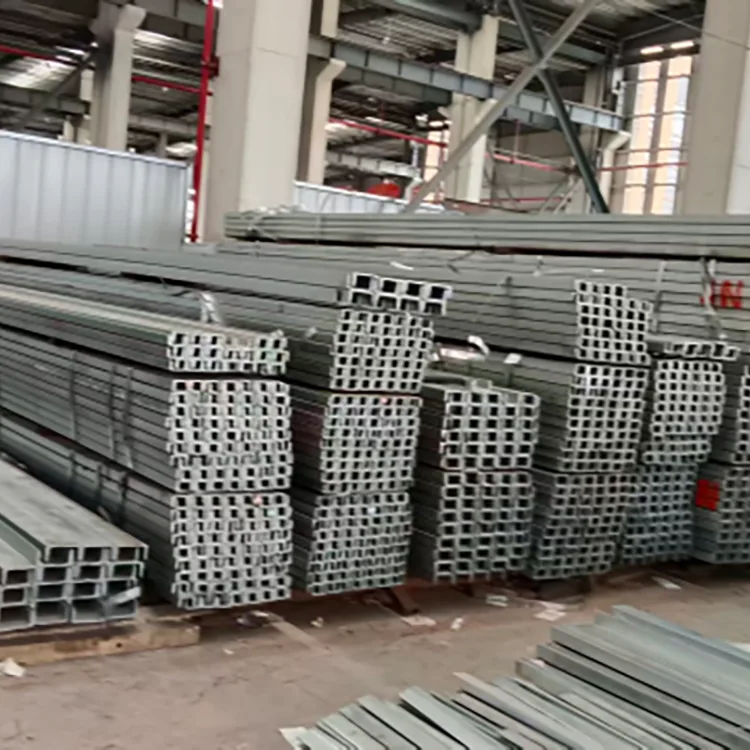

För exportorder kan kanalstål buntas och förstärkas för sjötransport. Fuktbeständigt skydd kan användas under transport och lagring för att minska hanteringsskador och risk för vitrost.
Rongheng levererar stålprodukter från Tianjin Daqiuzhuang och kan kombinera standardkanalstorlekar med skärning med fast längd och projektspecifik tillverkning.
Vanliga listade storlekar är 6#, 8#, 10#, 12#, 14#a och 16#a. Andra a/b-sektioner kan diskuteras enligt ritningar och krav.
Standardlängder är 6 m, 9 m och 12 m. Fasta längder kan levereras enligt beställningskrav.
Q235B används ofta för konventionell konstruktionstillverkning. Q355B har högre materialhållfasthet och används där den strukturella beräkningen kräver en högre hållfasthetsklass.
Standardkravet kan anges som en genomsnittlig zinkbeläggning på ≥85 μm, med lokalt minimum ≥65 μm och cut-end beläggning ≥45 μm. Beläggningar på ≥100 μm kan specificeras för tyngre korrosionsexponering.
Ja. Kapning, stansning och borrning med fast längd kan ordnas före galvanisering enligt ritningar. Eftergalvaniserad skärning eller svetsning kräver zinkrik reparation på det drabbade området.
Ja. Den är avsedd för applikationer där stålet utsätts för fukt eller atmosfärisk korrosion. Kravet på zinkbeläggning bör väljas efter den faktiska miljön.
Ja. De listade applikationerna inkluderar markmonterade PV-stöd, baser och utrustningsramar. Kanalstorlek, stålkvalitet och zinkbeläggning bör specificeras i enlighet med projektets strukturella och miljömässiga krav.
Materialcertifikat, galvaniserad kontrollprotokoll och andra överenskomna kvalitetsdokument kan tillhandahållas. Tredjepartsbesiktning kan också samordnas vid behov.
